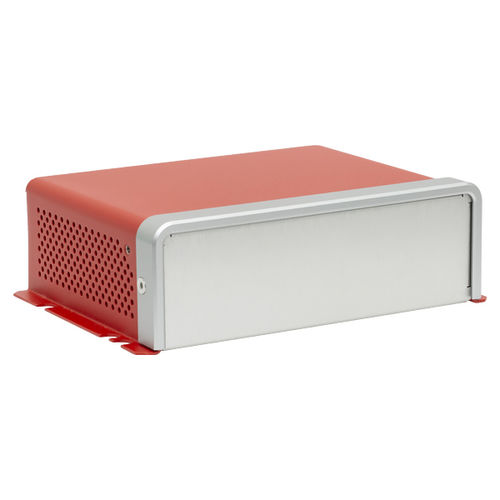

Caixa de montagem compacta EC1U series
flangeadarack de 19"retangular

caixa de montagem compacta
caixa de montagem compacta
caixa de montagem compacta
caixa de montagem compacta
caixa de montagem compacta
caixa de montagem compacta
caixa de montagem compacta
Guardar nos favoritos
Comparar


Características

Configuração
compacta, flangeada, rack de 19"
Formato
retangular
Material
em alumínio
Aplicações
para eletrônica, eletrotécnico
Outras características
sob medida
Largura

150 mm
(5,9 in)

Altura

107 mm
(4,2 in)

Profundidade

49 mm
(1,93 in)

Descrição

Características - Caixas de Alumínio Vermelhas - Montagem e Desmontagem Fácil - Os invólucros são empilháveis com os adaptadores EC1UA O design da caixa EC1U foi optimizado para uma montagem, desmontagem e integração simples. O invólucro é composto por três peças: uma peça inferior/frontal com quatro cegos M3 interiores e um parafuso de aterramento M4, um topo flangeado com recortes para montagem em uma mesa imperial ou métrica ou mesa óptica, e uma luneta que fixa as duas peças juntas usando dois parafusos. Os painéis frontal e posterior do invólucro estão em branco; as portas de entrada e saída podem ser adicionadas pelo usuário, dependendo da aplicação. As caixas podem ser facilmente empilhadas umas sobre as outras usando os adaptadores de montagem EC1UA, vendidos abaixo. Alternativamente, as extremidades das colunas ópticas de Ø1/2" ou Ø12,7 mm podem ser utilizadas para fixar os flanges da caixa, posicionando os parafusos das colunas nas ranhuras das flanges. Isso prende cada flange entre a mesa óptica e o fundo de uma coluna, ou entre a face final de duas colunas. Thorlabs oferece a capacidade de fazer caixas personalizadas usando corte a laser, rebitagem, impressão UV, e muito mais. Contate o Suporte Técnico para mais informações sobre como construir um invólucro personalizado com bancada flangeada. Para caixas maiores que são vendidas com placas de montagem compatíveis e uma variedade de outros acessórios, veja nossas caixas de bancada totalmente em alumínio. Para caixas que contêm circuitos eletrônicos menores e personalizados, tais como filtros elétricos, divisores de tensão ou fósforos de impedância, consulte nossas caixas eletrônicas compactas personalizáveis. Para caixas projetadas para serem montadas em racks de equipamentos de 19", consulte nossas caixas de rack de 19" para eletrônica.

---
