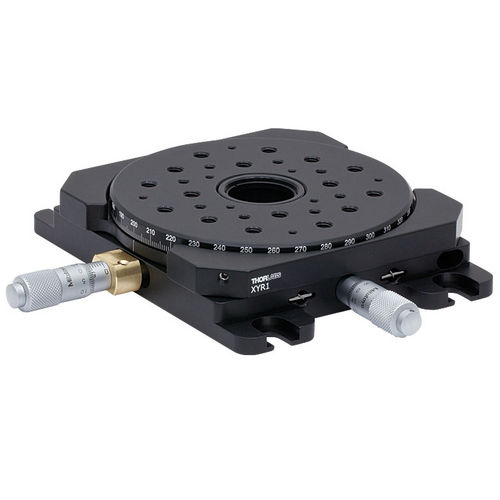

Posicionador manual XYR1

rotativode 1 eixoanalógico

O XYR1 é uma translação DeepL do eixo XY de perfil baixo com rotação contínua em torno do eixo Z. O orifício de passagem com rosca SM1 central permite que o estágio seja usado em uma aplicação de imagem que requer iluminação por baixo da amostra. O estágio contém uma matriz de furos roscados de 1/4"-20 (M6) e 8-32 (M4) para montagem de amostras e componentes. Além disso, o palco tem oito furos roscados 4-40 em torno do furo central para que possa ser usado com o sistema de gaiola Thorlabs de 30 mm ou 60 mm sem o uso de adaptadores. Os micrómetros dos eixos X e Y na translação DeepL têm um alcance de curso de 1/2" (13 mm). Uma escala angular gravada ao longo da borda externa da superfície de montagem do palco permite que o usuário defina a orientação angular do palco, que pode ser fixada com um parafuso de fixação. O bloqueio do eixo de rotação não impede a translação ao longo dos eixos X e Y. Para evitar que os componentes conectados interfiram com a rotação ou translação do palco, a superfície superior da plataforma de rotação está acima da estrutura do XYR1.
