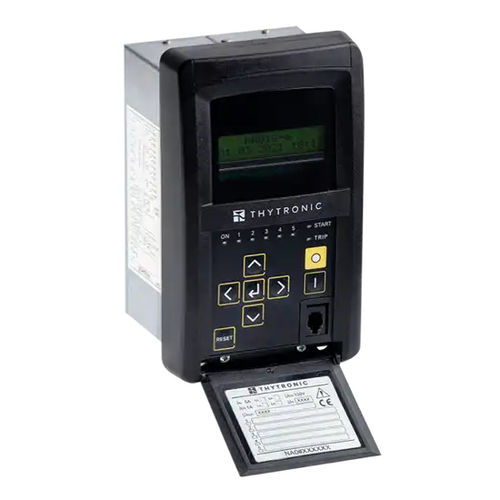

Relé de proteção de sobrecorrente NA011

CApara alimentadorpara transformador

O relé tipo NA011 pode ser utilizado em redes radiais como alimentador ou proteção de transformadores de potência. Em sistemas solidamente aterrados, a proteção de sobrecorrente residual pode ser utilizada em alimentadores de qualquer comprimento, enquanto que em sistemas não aterrados ou aterrados por bobina Petersen e/ou aterrados por resistência, a proteção de sobrecorrente residual pode ser utilizada em alimentadores de pequeno comprimento a fim de evitar tropeços indesejados devido à contribuição de corrente capacitiva do alimentador em falha externa à terra. O relé de proteção NA011 pode ser enviado com TCs tradicionais ou entradas de corrente de baixa potência (LPCT). Para ambas as versões, a proteção de sobrecorrente residual pode utilizar a medida (TCs ou transformador balanceado) ou a corrente residual calculada. ELEMENTOS PADRÃO DE PROTEÇÃO E CONTROLE - Sobrecorrente de fase lado H e lado L - Sobrecorrente residual máxima - Religador Automático - Falha do disjuntor
