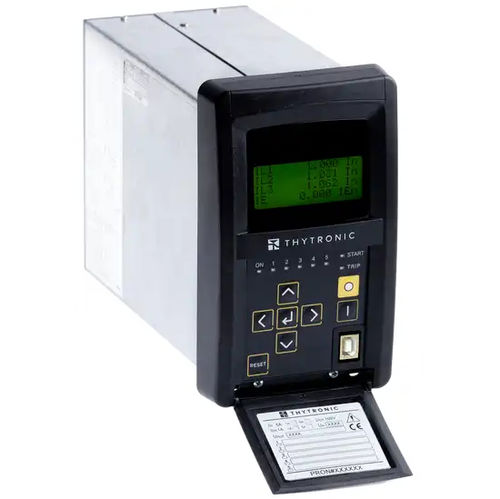

Relé de proteção de sobrecorrente NA20

de subcorrentede circuito de disparoCA

O relé tipo NA20 é normalmente utilizado em redes radiais de AT, MT e BT como alimentador ou proteção de transformadores de potência. Em sistemas solidamente aterrados, a proteção de sobrecorrente residual pode ser utilizada em alimentadores de qualquer comprimento, enquanto que em sistemas não aterrados ou aterrados por bobina Petersen e/ou aterrados por resistência, a proteção de sobrecorrente residual pode ser utilizada em alimentadores de pequeno comprimento a fim de evitar tropeços indesejados devido à contribuição de corrente capacitiva do alimentador em falha externa à terra. Além da proteção de sobrecorrente de fase e residual, as seguintes funções de proteção são fornecidas: - Proteção de imagem térmica de linhas e transformadores de potência. - Proteção de subcorrente para monitoramento da abertura do CB. - Protecção de sequência negativa contra curto-circuitos assimétricos e cargas de desbalanceamento. - Proteção I2/I1 contra interrupção de fase em condições de baixa carga. ELEMENTOS PADRÃO DE PROTEÇÃO E CONTROLE - Sobrecorrente de fase lado H e lado L - Sobrecorrente residual máxima - Falha do disjuntor - Supervisão de CT - Supervisão do Circuito de Viagem - Sob Corrente - Sobrecorrente de sequência negativa - Transformador de Imagem Térmica
