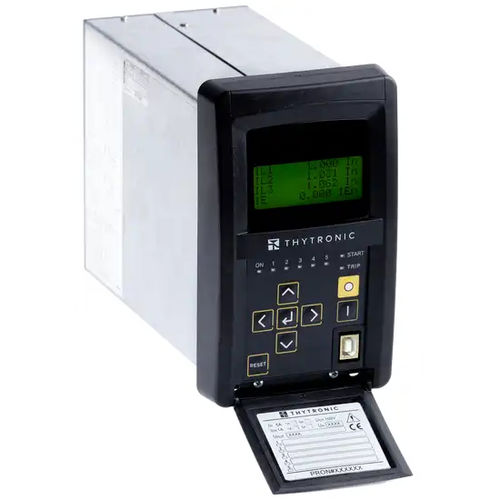

Relé de proteção de sobrecorrente NA10

de circuito de disparoCApara alimentador

O relé tipo NA10 é normalmente utilizado em redes radiais AT, MT e BT como alimentador ou proteção de transformadores de potência. Em sistemas solidamente aterrados, a proteção de sobrecorrente residual pode ser utilizada em alimentadores de qualquer comprimento, enquanto que em sistemas não aterrados ou aterrados por bobina Petersen e/ou aterrados por resistência, a proteção de sobrecorrente residual pode ser utilizada em alimentadores de pequeno comprimento, a fim de evitar tropeços indesejados devido à contribuição de corrente capacitiva do alimentador em falha externa à terra. O relé cumpre com os requisitos da CEI 0-16. ELEMENTOS PADRÃO DE PROTEÇÃO E CONTROLE - Sobrecorrente de fase lado H e lado L - Sobrecorrente residual máxima - Religador Automático - Falha do disjuntor - Supervisão de CT - Supervisão do Circuito de Viagem SW PACK CONFIGURAÇÃO OPCIONAL - Termal com Sondas Pt100 Entradas de corrente trifásica e uma entrada de corrente residual, com correntes nominais selecionáveis independentemente a 1 A ou 5 A até DIP-switches. Duas ou cinco entradas binárias estão disponíveis com (active-ON/active-OFF) e temporizador programável (active to Transições OFF/ON ou ON/OFF). Várias funções pré-definidas podem ser associadas a cada entrada.
