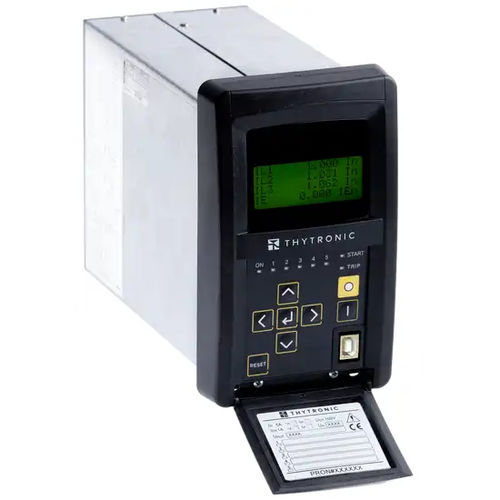

Relé de proteção de sobrecorrente NA30

para transformadorpara montagem nivelada com superfícieIEC

O relé tipo NA30 é normalmente utilizado em redes radiais de MT como proteção de alimentadores ou transformadores de potência: em alimentadores radiais longos em bobina não aterrada ou Petersen e/ou sistemas aterrados de alta resistência no lado de baixa tensão de transformadores conectados em paralelo com qualquer aterramento como proteção contra falha de terra de geradores conectados em paralelo ou unidade de gerador-transformador no mesmo barramento O relé cumpre com os requisitos da CEI-016. ELEMENTOS PADRÃO DE PROTEÇÃO E CONTROLE - Transformador de Imagem Térmica - Sobrecorrente de fase lado H e lado L - Sobrecorrente residual máxima - Sobretensão residual - Sobrecorrente direcional de terra - Falha do disjuntor - Supervisão de CT - Supervisão do Circuito de Viagem SW PACK CONFIGURAÇÃO OPCIONAL - Termal com Sondas Pt100 São fornecidos dois grupos independentes de configurações. A comutação de arquivos pode ser operada por meio de MMI, entrada binária e comunicação. De acordo com as configurações de hardware, o NA30 pode ser enviado em vários estilos de estojo, dependendo das opções de montagem (embutido, montagem projectada, rack ou com painel de operação separado).
