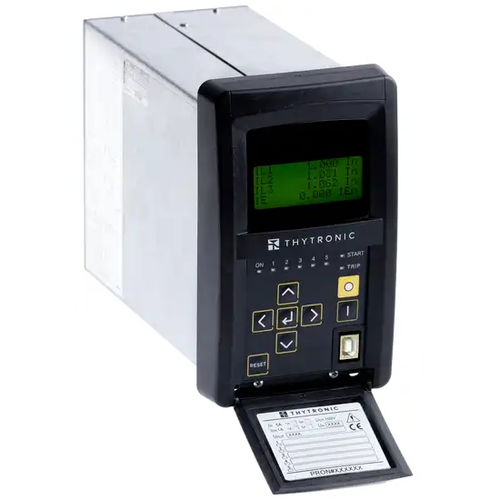

Relé de proteção de sobretensão NC20

de subtensãode subcorrentede circuito de disparo

O relé tipo NC20 fornece proteção de bancos de capacitores de derivação e circuitos de filtro de harmônicas. Os bancos de condensadores podem ter as seguintes configurações: Ligação à terra de um só fio. Simples Wye ungrounded (com uma resistência na saída do transformador de tensão de neutro para desenvolver a corrente de entrada apropriada para a proteção do desbalanceamento). Duplo Wye ungrounded. Os bancos de condensadores podem ser: internos/externamente fundidos ou unidades condensadoras sem fusível. Um método de compensação adequado é fornecido para compensar a corrente inerente do desbalanceamento neutro As proteções 37, 49 e 50/51 (RMS) são baseadas na medição do valor RMS das correntes trifásicas (fundamentais e harmônicas até a 11ª) ELEMENTOS PADRÃO DE PROTEÇÃO E CONTROLE - Sob Tensão - Sob Corrente - Transformador de sobrecorrente de sequência negativa - Sobrecorrente de fase lado H e lado L - Sobrecorrente residual máxima - Sobrevoltagem - Falha do disjuntor - Supervisão de CT - Supervisão do Circuito de Viagem SW PACK CONFIGURAÇÃO OPCIONAL - Termal com Sondas Pt100 De acordo com as configurações de hardware, o cilindro de proteção NC20 pode ser fornecido em vários estilos de estojo, dependendo das opções de montagem necessárias (embutido, montagem saliente, rack ou com painel de operação separado). Estão disponíveis seis relés de saída (dois de comutação, três de marca e um de ruptura); cada relé pode ser programado individualmente em estado normal (normalmente energizado, desenergizado ou pulsado) e em modo reset (manual ou automático). O usuário pode programar a função de cada relé de acordo com uma estrutura matricial (matriz de disparo).
