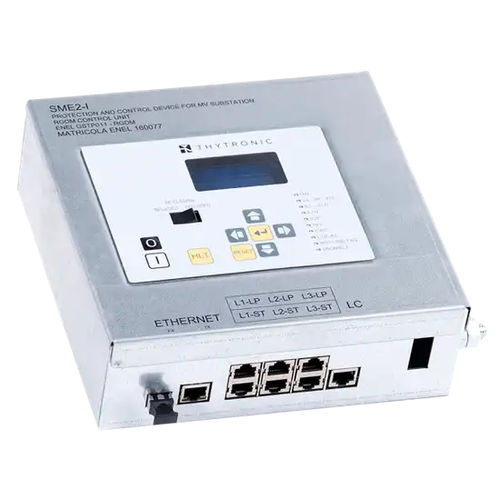

Detector de falha à terra SME2-I

Dispositivo de detecção de falhas internas com funções: corrente máxima, direcional à terra, direcional de potência ativa máxima, religamento, tensão de presença/ausência e controle de sincronismo. ELEMENTOS PADRÃO DE PROTEÇÃO E CONTROLE - SynchroCheck - Sobrepoder direcional ativo - Inversão de fase - Sobrecorrente de fase lado H e lado L - Sobrecorrente residual máxima - Sobrecorrente direcional de fase (permissão volumétrica) - Religador Automático - Uma porta Ethernet local RJ45 para comunicação com o software de configuração ThyVisor - Uma porta Ethernet de Fibra Óptica dedicada ao IEC 61850 As grandezas homopolares são obtidas por meio de cálculo vetorial a partir da medição de correntes e tensões de fase. Duas portas de comunicação Ethernet estão disponíveis, uma das quais com o protocolo IEC61850. Este protocolo permite a utilização de um único barramento de campo que possui todas as características necessárias para o controle do sistema elétrico e do processo com as vantagens significativas de: - pertencer a uma norma internacional - velocidade de actualização das variáveis transmitidas - alta confiabilidade de comunicação. A fim de garantir total compatibilidade com as UTRs já presentes nos sistemas Secondry, o dispositivo SME2-I está equipado com interface adouble, capaz de comunicar com boththe UP (DX1215) e futuros dispositivos de comunicação.
