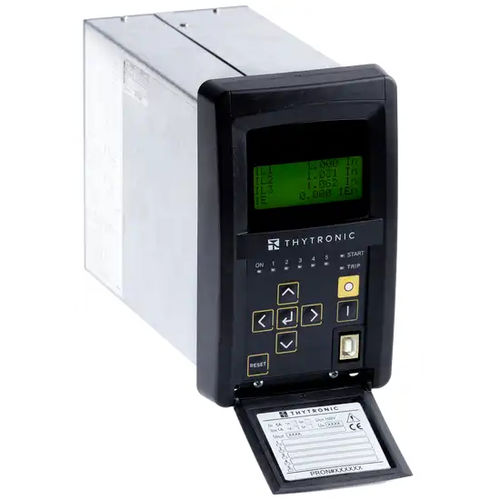

Relé de proteção de sobrecorrente SPR10

térmicoCApara transformador

Os relés numéricos SPR10, alimentados pelos transformadores de corrente (TC's), não necessitam de tensão de alimentação externa. Eles são a escolha ideal para instalação em locais remotos onde a alimentação auxiliar não está disponível. Dois circuitos de entrada de corrente residual estão disponíveis a fim de inserir ou excluir a corrente residual do circuito de alimentação de energia. Quando o circuito protegido é desenergizado, o estado de funcionamento (repouso / disparo) é sinalizado por meio de um indicador mecânico fl ag. ELEMENTOS PADRÃO DE PROTEÇÃO E CONTROLE - Sobrecorrente de fase lado H e lado L - Sobrecorrente residual máxima - Transformador de sobrecorrente de sequência negativa SW PACK CONFIGURAÇÃO OPCIONAL - Transformador de Imagem Térmica O relé numérico alimentado pelos transformadores de corrente (TCs) não requer uma tensão de alimentação externa. O relé SPR10 pode ser utilizado em redes radiais como alimentação ou proteção de transformadores de potência.Em sistemas solidamente aterrados, a proteção de sobrecorrente residual pode ser utilizada em alimentadores de qualquer comprimento, enquanto que em sistemas aterrados por bobina Petersen ou aterrados por resistência, a proteção de sobrecorrente residual pode ser utilizada em alimentadores de pequeno comprimento, a fim de evitar disparos indesejados devido à contribuição de corrente capacitiva do alimentador em falha externa à terra.
