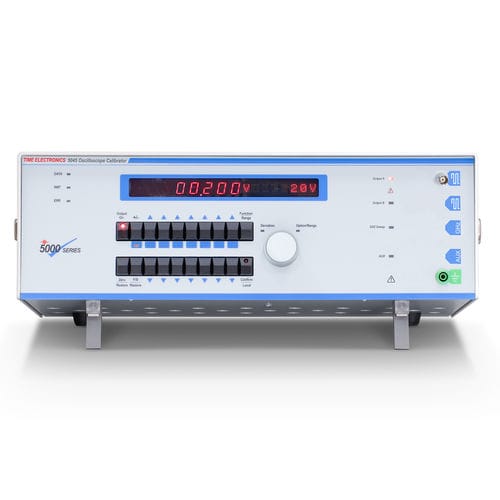

Calibrador de sinal 5045

para osciloscópiode mesa

O 5045 é um calibrador versátil e de alta precisão capaz de calibrar osciloscópios digitais e analógicos, temporizadores/contadores e medidores de frequência. Fornece uma vasta gama de saídas para amplitude, frequência, período e largura de banda. A calibração da amplitude é efectuada através de um sinal DC ou de uma onda quadrada de 1 kHz, variando entre 1 mV e 220 V (2 V máximo para cargas de 50 ohm). O desvio até ± 9,99 % permite o ajuste fino da amplitude e a leitura direta do erro. As frequências exactas são geradas a partir de um oscilador de cristal de quartzo com temperatura controlada. Em alternativa, pode ser utilizada uma entrada de referência de 10 MHz. A precisão de temporização de 0,1 ppm é adequada para a maioria dos osciloscópios e contadores de tempo. Uma saída de onda quadrada precisa fornece um tempo de subida rápido de menos de 300 ps, permitindo testes de largura de banda até 600 MHz. O 5045 é fornecido com um software de interface de controlo virtual baseado em Windows. Isto permite ao utilizador controlar o instrumento através de um computador portátil ou PC. O software EasyCal está disponível como opção para permitir a gestão automatizada de testes e calibrações. Características - Onda quadrada/DC de 1 mV a 220 V - Frequência 0,1 a 100 MHz - Marcadores de tempo 10 s a 10 ns - Subida rápida < 300 ps - Controlo virtual no painel frontal ou no PC - Opção de varrimento de 2,2 GHz - Opção de referência de frequência de rubídio - Compatível com o software EasyCal
