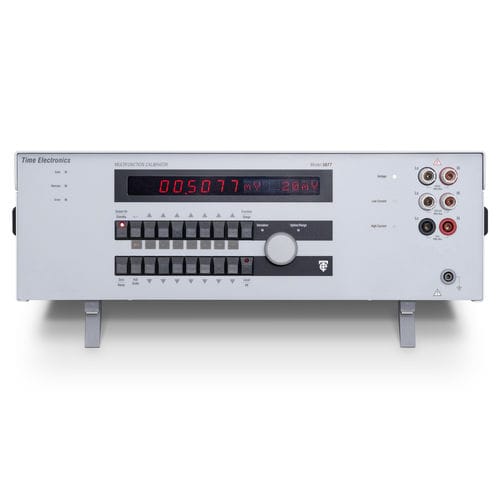

Calibrador multifuncional 5077

de potênciaprogramávelde mesa

O modelo 5077 Série 2 é um calibrador multifunções para a obtenção de tensão e corrente CA/CC e potência monofásica. Pode ser utilizado como um calibrador de carga de trabalho para verificação de dispositivos de medição eléctrica, ou como uma fonte programável num equipamento de teste automatizado para teste de contadores. O modelo da série 2 oferece a mesma cobertura que o seu antecessor, com gamas adicionais, funcionamento no painel frontal e funções independentes de tensão e corrente. Esta funcionalidade adicional aumenta as capacidades de carga de trabalho, ao mesmo tempo que mantém o desempenho para testes dedicados de wattímetros monofásicos, contadores de energia e contadores kW-Hr Para potência, a gama de tensões do 5077 é de 2 mV a 1050 V, com corrente de 2 mA a 22 A. A frequência é ajustável de 40 a 500 Hz, e a fase ± 90° em passos de 0,1°. Em alternativa, o fator de potência (PF) pode ser definido em passos de 0,01. A saída pode ser apresentada em VA ou Watts. As amplas gamas de corrente e tensão permitem a verificação de contadores de energia, quer no lado primário do TC/TV, quer diretamente ligados ao contador (lado secundário). A saída de corrente CA máxima padrão (22 A) pode ser alargada para 100 A utilizando um transformador de corrente de 100 A opcional (modelo 9790). Isto aumenta a potência máxima para 0,1 MW/MVA. Está disponível um adaptador de pinça de corrente simples e de 50 voltas (modelo 9780) para calibração de sensores de pinça e medidores até 1000 A. O 5077 possui gamas de bobinas de voltagem para corrente CC e CA, concebidas para utilização com este adaptador. Outras opções incluem conjuntos de cabos de teste, opções de mala de transporte e software de calibração. Características - Tensão AC/DC de 0 a 1050 V - Corrente de 0 a 22 A CA/CC - Simulação de potência monofásica - Até 23 kVA ou 23 kW
