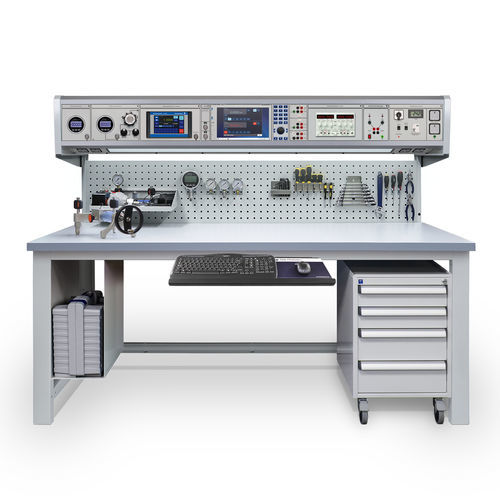

Banco de calibração e de ensaio de pressão CBP-PRES2

industrial

O CBP-PRES2 é uma estação de trabalho de calibração de pressão que permite aos utilizadores calibrar eficazmente instrumentos como transmissores e medidores. É um sistema avançado adequado para oficinas de instrumentos que efectuam calibração interna e colocação em funcionamento. O CalBench possui um módulo controlador auto-pneumático 8030B para trabalhos de calibração desde o vácuo até 40 bar (600 psi). A pressão e o vácuo da linha para este módulo são fornecidos através das bombas eléctricas 7149 e 7165, o que significa que não é necessária uma alimentação externa. Para trabalhos pneumáticos de gama mais elevada, um módulo regulado de 100 bar (1500 psi) com manómetro digital proporciona um método de calibração prático com referência de elevada precisão. A pressão da linha para este módulo é normalmente efectuada através de um cilindro de ar comprimido ou de N2. Está incluído um kit de regulador personalizado, para montagem no cilindro no local, com todas as ligações necessárias ao CalBench. A calibração de pressão adicional pode ser efectuada utilizando módulos de medição de alta precisão para aplicações pneumáticas e hidráulicas. Estes são normalmente utilizados com as bombas de bancada fornecidas que possuem saídas duplas para ligar o módulo e a UUT. São também fornecidos colectores, suporte de teste, adaptadores e acessórios. O módulo 8060+ situa-se centralmente na consola, fornecendo fonte, simulação e medição de sinais de processo, comunicação HART e alimentação de circuito de 24 V. Possui um multímetro integrado e um centro de controlo para PC com ecrã tátil de 12,1". Estão incluídas aplicações de controlo da pressão e de leitura. O software EasyCal comunica com os módulos de pressão e pode ser utilizado para calibração automática e gestão de testes.
