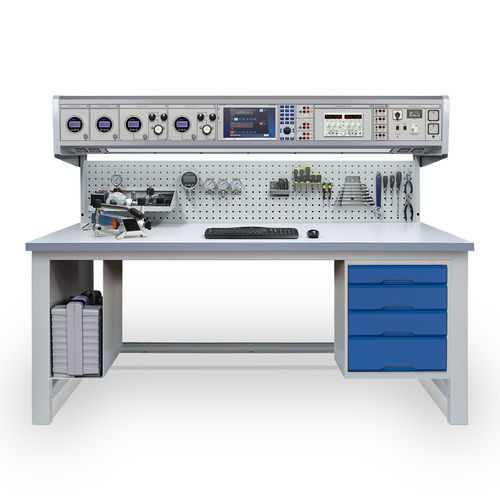

Banco de calibração e de ensaio de pressão CBP-PRES3

de processo

O pacote CBP-PRES3 CalBench destina-se à calibração de instrumentos de pressão e de processo. É adequado para utilizadores que necessitem de uma estação de trabalho fácil de operar manualmente, mas que também possa executar aplicações de calibração orientadas por software. Isto torna-o numa solução ideal para todos os níveis de competências, desde técnicos que estão a aprender a calibrar até engenheiros de teste experientes. Para a calibração da pressão, estão disponíveis quatro módulos de manómetro digital de elevada precisão (0,02% FS). Para a carga de trabalho pneumática, dois módulos de manómetro possuem reguladores para ajuste e definição da saída. Estes abrangem vácuo até 7 bar (100 psi) e 20 bar (300 psi). O módulo de 7 bar é tipicamente alimentado pela pressão de linha do ar da fábrica e pelo vácuo da bomba eléctrica 7149 fornecida. O módulo de 20 bar é alimentado por um cilindro de ar comprimido (não fornecido). A calibração adicional da pressão pode ser efectuada utilizando os módulos de manómetro digital para 200 bar (3000 psi) e 700 bar (10.000 psi). Estes são normalmente utilizados com as bombas de bancada fornecidas que possuem saídas duplas para ligar o módulo e a UUT. São também fornecidos colectores, suporte de teste, adaptadores e acessórios. O módulo 8060+ situa-se centralmente na consola, fornecendo fonte, simulação e medição de sinais de processo, comunicação HART e alimentação de circuito de 24 V. Possui um multímetro integrado e um centro de controlo para PC com ecrã tátil de 12,1". Estão incluídas aplicações de controlo da pressão e de leitura. O software EasyCal comunica com os módulos de pressão e pode ser utilizado para calibração automática e gestão de testes.
