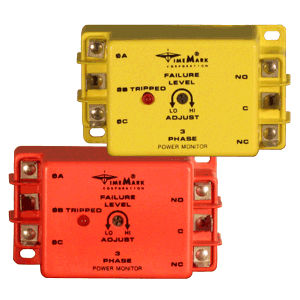

Relé de monitoramento de desequilíbrio entre fases 85 - 500 V | 158 series

de tensãotrifásicopara motor elétrico

O modelo 158 monitora continuamente 3 linhas eléctricas da fase para circunstâncias anormais. Quando ajustado corretamente, o monitor do modelo 158 detectará a perda da fase em um motor carregado mesmo quando a tensão regenerada está atual. Este dispositivo consiste em um circuito de detecção solid-state da tensão e do fase-ângulo, conduzindo um relé eletromecânico. Quando a rotação correta da tensão e de fase é aplicada, o relé interno energizará. Uma condição de falha desenergizará o relé. Quando a falha é corrigida, o monitor restaurará automaticamente. O modelo 158 não exige uma conexão neutra, e pode ser usado com sistemas do Wye ou do delta. Quatro versões cobrem 120V, 208/240V, 480V (60Hz) e 380V (50Hz). As escalas da tensão são suficientes de permitir o ajuste apropriado às circunstâncias existentes. Um indicador front-mounted da falha do diodo emissor de luz é fornecido. As versões de “R” do monitor do modelo 158 têm um indicador adicional do diodo emissor de luz para o REINÍCIO e um temporizador curto minuto do ciclo 5, para atrasar reiniciar o motor.
