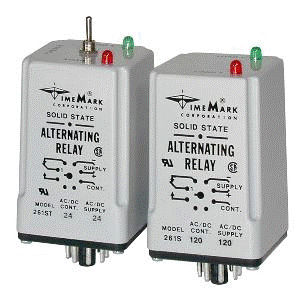

Relé de estado sólido octal 261 series

de alternância

O modelo relé alterno de 261 séries é projetado para os sistemas de bombeamento frente e verso onde é desejável igualar o tempo de execução da bomba. As movimentações de circuito alterno solid-state um relé eletromecânico interno. Um interruptor contínuo da fonte de energia e de controle é exigido. O interruptor de controle (flutuador, pressão ou o outro contato isolado) é conectado entre o terminal L1 e o terminal de controle. Cada vez que o interruptor de controle é aberto os contatos da saída mudarão estados. As luzes de indicador no caso mostram o status interno do relé. Nas versões de alavanca opcionais do interruptor, o interruptor de alavanca é ajustado à posição ALTERNA. Ajustar o interruptor para carregar 1 ou carga 2 travará o relé na posição, impedindo a alternação.
