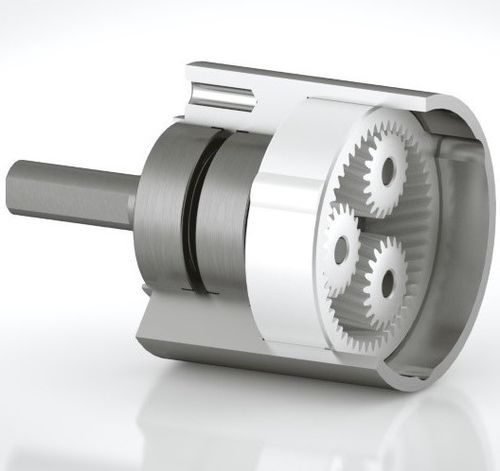

Redutor epicicloidal D42ALU1

de engrenagens helicoidaisde dentes retoscoaxial

Os nossos redutores planetários garantem precisão, baixo ruído, durabilidade e excelente relação qualidade/preço, sendo totalmente concebidos e desenvolvidos nas nossas fábricas. Isto permite-nos avaliar quaisquer personalizações para satisfazer as necessidades de cada cliente. Especificações A Tornomatic propõe diferentes versões de caixas de velocidades: diâmetro 42 ou 32, com camisa de alumínio feita por usinagem de precisão ou com camisa moldada em liga de zinco e engrenagem de anel interno. O equipamento solar, equipamento central da caixa de velocidades, transmite o movimento a três ou mais equipamentos que giram em torno dele. As engrenagens, acionadas por um anel metálico dentado fixo, transmitem o movimento para a engrenagem solar seguinte ou para o eixo de saída que gira em conjunto sobre rolos. A entrada e a saída são dispostas de forma coaxial e a transmissão de alto torque é alcançada com um espaço mínimo. As engrenagens de primeira redução são em plástico para reduzir o nível de ruído onde elas giram mais rápido e onde os torques são menores, enquanto são feitas de aço temperado e temperado para reduções onde é necessário transmitir maior torque a menores rpm. A engrenagem do primeiro anel redutor é em Delrin, moldada com dentes helicoidais, para minimizar o nível de ruído, enquanto as engrenagens do segundo e terceiro estágios são feitas de aço submetido ao tratamento térmico de carbonitretação, têmpera e revenimento, a fim de aumentar a dureza superficial e diminuir o atrito entre as engrenagens e obter maior resistência ao desgaste. O eixo de saída de aço é suportado por rolamentos de esferas blindados de metal/borracha e não por buchas. Flanges e eixos também podem ser projetados e fabricados de acordo com as necessidades do cliente.
