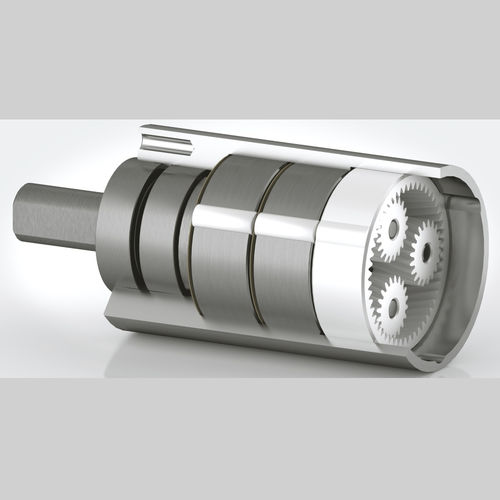

Redutor epicicloidal D42STE3

coaxialde simples estágiode três estágios

CAIXAS DE VELOCIDADES PLANETÁRIAS Os nossos redutores planetários garantem precisão, baixo ruído, durabilidade e excelente relação qualidade/preço, sendo inteiramente concebidos e desenvolvidos nas nossas fábricas. Isto nos permite avaliar qualquer customização para satisfazer qualquer necessidade do cliente. Especificações A Tornomatic propõe diferentes versões de redutores: diâmetro 42 ou 32, com camisa de alumínio feita por usinagem de precisão ou com camisa moldada em liga de zinco e engrenagem de anel interno. A engrenagem solar, engrenagem central, transmite o movimento a três ou mais engrenagens que giram em torno dela. As engrenagens, acionadas por um anel metálico dentado fixo, transmitem o movimento para a seguinte engrenagem solar ou para o eixo de saída que gira conjuntamente sobre roletes. A entrada e a saída são dispostas coaxialmente e a transmissão de alto torque é obtida com o mínimo de espaço. As primeiras engrenagens de redução são de plástico para reduzir o nível de ruído onde giram mais rapidamente e onde os torques são menores, enquanto que são feitas de aço endurecido e temperado para reduções onde é necessário transmitir maior torque a baixas rpm. As engrenagens do primeiro anel de redução são em Delrin, moldadas com dentes helicoidais, para minimizar o nível de ruído, enquanto as engrenagens do segundo e terceiro estágios são feitas de aço submetido a tratamento térmico de carbonitretação, têmpera e têmpera para aumentar a dureza superficial e diminuir o atrito entre as engrenagens e obter maior resistência ao desgaste. O eixo de saída do aço é suportado por rolamentos de esferas blindados de metal/borracha e não por buchas. Os flanges e eixos também podem ser projetados e fabricados de acordo com as necessidades do cliente.
