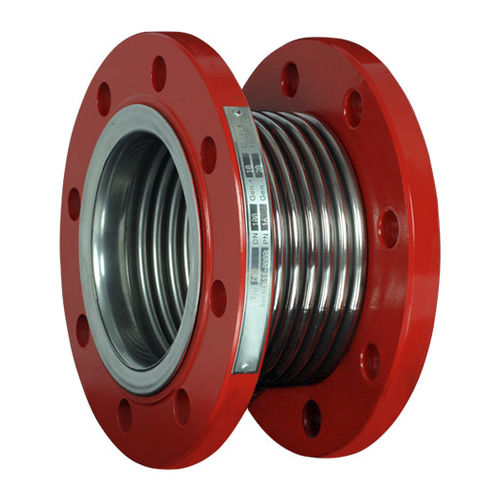

Junta de expansão axial
metálicaredondaflangeada

junta de expansão axial
junta de expansão axial
junta de expansão axial
junta de expansão axial
junta de expansão axial
junta de expansão axial
junta de expansão axial
Guardar nos favoritos
Comparar


Características

Material
metálica
Formato
redonda
Fixação
flangeada
Sentido da dilatação
axial
Aplicações
para tubulações, de escape
Diâmetro nominal

MÁX: 3.000 mm
(118,11 in)

MÍN: 25 mm
(0,98 in)

Temperatura de trabalho

MÁX: 400 °C
(752 °F)

MÍN: -20 °C
(-4 °F)

Pressão

MÁX: 64 bar
(928,2 psi)

MÍN: 6 bar
(87 psi)

Descrição

As juntas de expansão axial são concebidas para compensar os movimentos axiais (extensão e compressão) no seu sentido longitudinal axial devido às expansões térmicas e absorver as vibrações mecânicas e reduzir o som nos sistemas de tubagem (bombas, compressores, ventiladores). Os valores de expansão padrão das juntas de expansão axial (juntas de expansão em fole metálico) são de 30 mm e 60 mm. A pedido do cliente, serão concebidos e produzidos valores e tamanhos especiais de expansão. Se for necessária suavidade ou se forem esperadas vibrações de alta frequência ou turbulência no meio de dilatação Axial (juntas de expansão de fole metálico) devem ser utilizadas com Liner. O material de revestimento também pode eliminar a ressonância causada pela passagem do fluido através do fole e minimizar a superfície de contacto do fluido. A superfície de contacto da junta de expansão pode ser minimizada utilizando juntas de expansão axial com liner. Aplicação da Junta de Expansão Axial Condutas de água fria e quente Linhas de vapor Construção naval e aplicações marítimas Aplicações de Aquecimento e Arrefecimento Central Aplicações de caldeiras, recipientes de pressão e permutadores de calor Sistemas de exaustão Sistemas de oleodutos e gasodutos Aplicações Industriais Características técnicas Abaixo Material - Aço Inox AISI304(Opt. AISI316, AISI321) Material do tubo intermédio - Aço carbono St37.2(Opt. AISI304, AISI316) Tipos de ligação - Flangeada Fixa, Solta (Rotatável) Flangeada, Extremidade do Pescoço Soldado Material final - Carbon Steel St37.2 (Opt. AISI304, AISI316) Design - Normas EJMA

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Totalien Endustriyel Urunler Sanayi limited Sirketi
