Centro de usinagem CNC de 3 eixos FH800SX-i
horizontalcom mesa rotativapara alumínio

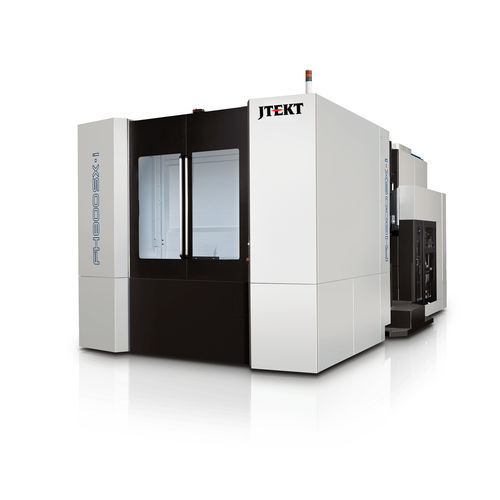

Centro de usinagem CNC de 3 eixos - FH800SX-i - Toyoda Machine Works - horizontal / com mesa rotativa / para alumínio
Centro de usinagem CNC de 3 eixos - FH800SX-i - Toyoda Machine Works - horizontal / com mesa rotativa / para alumínio
Centro de usinagem CNC de 3 eixos - FH800SX-i - Toyoda Machine Works - horizontal / com mesa rotativa / para alumínio - imagem - 2
Centro de usinagem CNC de 3 eixos - FH800SX-i - Toyoda Machine Works - horizontal / com mesa rotativa / para alumínio - imagem - 3
Centro de usinagem CNC de 3 eixos - FH800SX-i - Toyoda Machine Works - horizontal / com mesa rotativa / para alumínio - imagem - 4
Centro de usinagem CNC de 3 eixos - FH800SX-i - Toyoda Machine Works - horizontal / com mesa rotativa / para alumínio - imagem - 5
Centro de usinagem CNC de 3 eixos - FH800SX-i - Toyoda Machine Works - horizontal / com mesa rotativa / para alumínio - imagem - 6
Centro de usinagem CNC de 3 eixos - FH800SX-i - Toyoda Machine Works - horizontal / com mesa rotativa / para alumínio - imagem - 7
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
horizontal
Estrutura
com mesa rotativa
Material usinado
para alumínio, para aço
Cone
CAT50
Número de ferramentas
60 ferramentas
Outras características
de alta velocidade, de alto desempenho, de alta rigidez, de alta precisão, de alta potência
Curso X

1.450 mm
(57,09 in)

Curso Y

1.250 mm
(49,21 in)

Curso Z

1.550 mm
(61,02 in)

Velocidade de rotação

15.000 rpm
(94.248 rad.min-1)

Potência

50 ch
(50 hp)

Altura máx. das peças

1.500 mm
(59 in)

Velocidade de avanço no eixo X

54.000 mm/min
(35 in/s)

Velocidade de avanço no eixo Y

54.000 mm/min
(35 in/s)

Velocidade de avanço no eixo Z

54.000 mm/min
(35 in/s)

Capacidade máx. da mesa

2.500 kg
(5.512 lb)

Peso total

28.000 kg
(61.729,43 lb)

Comprimento total

4.680 mm
(184,3 in)

Largura total

7.710 mm
(303,5 in)

Altura total

3.680 mm
(144,9 in)

Descrição

O FH800SX-i é um centro de maquinação horizontal potente e de alta velocidade com um fuso de 6.000 RPM, com opções de um fuso de binário elevado de 8.000 RPM ou 15.000 RPM, e uma velocidade de avanço rápido de 2.127 ipm (54 m/min). Esta máquina tem acionamento duplo por parafuso de esferas nos eixos Y e Z e uma base de ferro fundido Meehanite para maior rigidez. A ampla área de trabalho permite a maquinação de peças de grandes dimensões.

---

Tradução automática  (ver texto original em inglês)
