Centro de usinagem CNC de 3 eixos FH630SX-i
horizontalcom mesa rotativapara alumínio

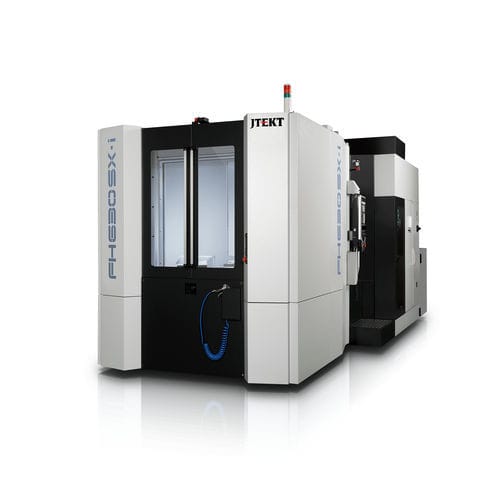

Centro de usinagem CNC de 3 eixos - FH630SX-i - Toyoda Machine Works - horizontal / com mesa rotativa / para alumínio
Centro de usinagem CNC de 3 eixos - FH630SX-i - Toyoda Machine Works - horizontal / com mesa rotativa / para alumínio
Centro de usinagem CNC de 3 eixos - FH630SX-i - Toyoda Machine Works - horizontal / com mesa rotativa / para alumínio - imagem - 2
Centro de usinagem CNC de 3 eixos - FH630SX-i - Toyoda Machine Works - horizontal / com mesa rotativa / para alumínio - imagem - 3
Centro de usinagem CNC de 3 eixos - FH630SX-i - Toyoda Machine Works - horizontal / com mesa rotativa / para alumínio - imagem - 4
Centro de usinagem CNC de 3 eixos - FH630SX-i - Toyoda Machine Works - horizontal / com mesa rotativa / para alumínio - imagem - 5
Centro de usinagem CNC de 3 eixos - FH630SX-i - Toyoda Machine Works - horizontal / com mesa rotativa / para alumínio - imagem - 6
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
horizontal
Estrutura
com mesa rotativa
Material usinado
para alumínio, para aço
Cone
CAT50
Número de ferramentas
60 ferramentas
Outras características
de alta velocidade, de alto desempenho, de alta rigidez, de alta precisão, de alta potência
Curso X

1.050 mm
(41,34 in)

Curso Y

900 mm
(35,43 in)

Curso Z

1.050 mm
(41,34 in)

Velocidade de rotação

8.000 rpm, 15.000 rpm
(50.265 rad.min-1, 94.248 rad.min-1)

Potência

50 ch, 74 ch
(50 hp, 74 hp)

Altura máx. das peças

1.250 mm
(49 in)

Velocidade de avanço no eixo X

60.000 mm/min
(39 in/s)

Velocidade de avanço no eixo Y

60.000 mm/min
(39 in/s)

Velocidade de avanço no eixo Z

60.000 mm/min
(39 in/s)

Capacidade máx. da mesa

1.500 kg
(3.307 lb)

Peso total

19.600 kg
(43.210,6 lb)

Comprimento total

3.600 mm
(141,7 in)

Largura total

6.900 mm
(271,7 in)

Altura total

3.203 mm
(126,1 in)

Descrição

Desenvolvida a melhor máquina de 5 eixos da classe para uma plataforma de 630 mm, a FH630SX-i 5-Axis foi projetada para usinagem de peças complexas. Possui um eixo de 8.000 RPM de alto torque, com a opção de um eixo de 15.000 RPM de alta potência e multiuso e um design de cone substituível para alta manutenção. O eixo basculante é fornecido com um trem de acionamento robusto no eixo C e uma faixa de rotação do eixo C ampliada de 230 graus para componentes mais amplos. FH630SXi 5-Eixos de Fuso inclinável A máquina FH630SXi de 5 eixos apresenta uma faixa de rotação do eixo C ampliada de 230 graus para melhor acesso à peça. Este vídeo mostra o movimento de 5 eixos da máquina, o desbaste e a complexa moagem de esferas de 5 eixos FH630SXi componente de roda de aço de 5 eixos FH630SXi HMC de 5 eixos demonstrando a usinagem em 5 eixos de uma aplicação de roda de aço.

VÍDEO
