Centro de usinagem CNC de 3 eixos FH500J
horizontalcom mesa rotativaCAT50

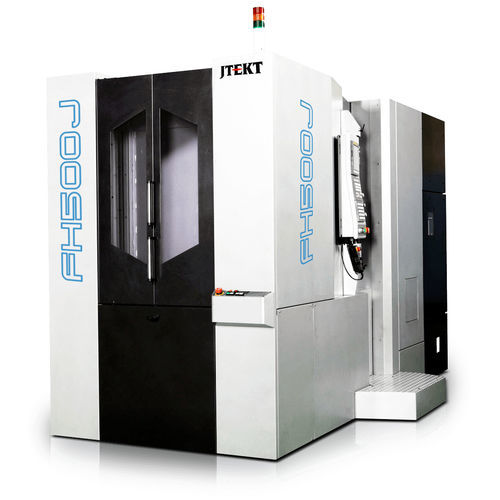

Centro de usinagem CNC de 3 eixos - FH500J - Toyoda Machine Works - horizontal / com mesa rotativa / CAT50
Centro de usinagem CNC de 3 eixos - FH500J - Toyoda Machine Works - horizontal / com mesa rotativa / CAT50
Centro de usinagem CNC de 3 eixos - FH500J - Toyoda Machine Works - horizontal / com mesa rotativa / CAT50 - imagem - 2
Centro de usinagem CNC de 3 eixos - FH500J - Toyoda Machine Works - horizontal / com mesa rotativa / CAT50 - imagem - 3
Centro de usinagem CNC de 3 eixos - FH500J - Toyoda Machine Works - horizontal / com mesa rotativa / CAT50 - imagem - 4
Centro de usinagem CNC de 3 eixos - FH500J - Toyoda Machine Works - horizontal / com mesa rotativa / CAT50 - imagem - 5
Centro de usinagem CNC de 3 eixos - FH500J - Toyoda Machine Works - horizontal / com mesa rotativa / CAT50 - imagem - 6
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
horizontal
Estrutura
com mesa rotativa
Cone
CAT50
Número de ferramentas
60 ferramentas
Outras características
de alta velocidade, de alto desempenho, compacto, com acionamento direto, de alta rigidez, de alta precisão
Curso X

730 mm
(28,74 in)

Curso Y

730 mm
(28,74 in)

Curso Z

850 mm
(33,46 in)

Velocidade de rotação

15.000 rpm
(94.248 rad.min-1)

Potência

50 ch
(50 hp)

Altura máx. das peças

1.000 mm
(39 in)

Velocidade de avanço no eixo X

60.000 mm/min
(39 in/s)

Velocidade de avanço no eixo Y

60.000 mm/min
(39 in/s)

Velocidade de avanço no eixo Z

60.000 mm/min
(39 in/s)

Capacidade máx. da mesa

700 kg
(1.543 lb)

Peso total

13.500 kg
(29.762,41 lb)

Comprimento total

2.330 mm
(91,7 in)

Largura total

4.630 mm
(182,3 in)

Altura total

2.870 mm
(113 in)

Descrição

O FH500J e o FH500J-50 são centros de maquinação horizontais compactos e de alta velocidade com um fuso de 15.000 RPM, tempo de ciclo ferramenta-a-ferramenta de 0,9 segundos e um avanço rápido de 2.362 ipm (60 m/min). Todos os modelos FH500J (cones #40 e #50) estão equipados com uma mesa de eixo B de transmissão direta, com um tempo de indexação (90 graus) de 0,5 segundos e um posicionamento de 360.000 graus.

---

Tradução automática  (ver texto original em inglês)
