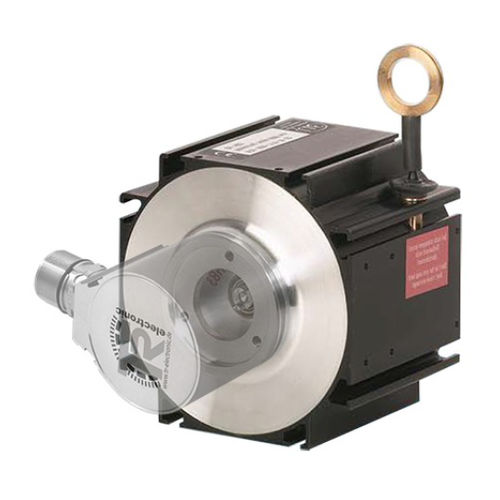

Encoder com cabo convencional WDS series

incrementalabsolutomecânico

Os codificadores de trefilação da TR-Electronic são equipados com codificadores rotativos absolutos ou incrementais e se ajustam perfeitamente à série específica de codificadores. Três classes satisfazem necessidades específicas para diferentes cargas mecânicas, ciclo de trabalho, vida útil, resolução e reprodutibilidade. Padrão A WDS é adequada para tarefas normais de automação. O tambor de cabo completo, incluindo o conjunto de molas, é instalado em uma caixa de alumínio extrudado. Vantagens Montagem fácil (porcas de fenda) Polia guia, montável.. Alta confiabilidade de funcionamento Corpo de perfil robusto de Al-alloy Aplicações padrão Dados avançados para o produto Draw-Wire WDS-1600-P60, 1,6 m, 60 mm Número(s) de encomenda 40-730-010 Design da caixa 60 mm Material da carcaça Alumínio anodizado Comprimento de medição 1,60 m Relação engrenagem 150,12 mm/rot. Nota: Observe a placa com o nome! Precisão, relação de engrenagem ± 0,13 % Diâmetro, fio de medição 0,45 mm Material, fio de medição Aço inoxidável, revestido com PA Ângulo de saída do fio <= ±3 ° Linearidade ± 0.02 % relacionado com a gama de medição Aceleração do fio, normalmente 98 m/s² Força de retracção da mola 3.5...5.5 N Opções - Polia guia unidirecional, saída do fio linear Massa, normalmente 0,3 kg
