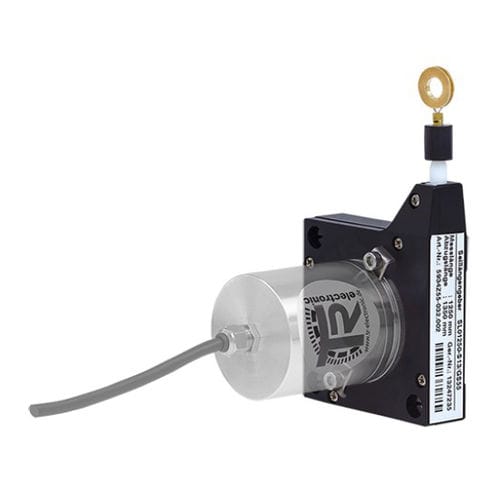

Encoder com cabo incremental SL00

absolutomecânicoem material plástico

Os codificadores de trefilação da TR-Electronic são equipados com codificadores rotativos absolutos ou incrementais e se ajustam perfeitamente à série específica de codificadores. Três classes satisfazem necessidades específicas para diferentes cargas mecânicas, ciclo de trabalho, vida útil, resolução e reprodutibilidade. Padrão A WDS é adequada para tarefas normais de automação. O tambor de cabo completo, incluindo o conjunto de molas, é instalado em uma caixa de alumínio extrudado. Codificadores de trefilação standard no nosso selector Para caixas codificadoras de comprimento de fio padrão tipo WDS, fornecemos polias de deflexão que podem ser adicionadas pelo usuário Vantagens Rolamento através do eixo do codificador Desenho plano Design leve.. Aplicações de baixa demanda Versão low-cost Dados avançados para o produto Draw-Wire SL00, 3,0 m, 80 mm Número(s) de encomenda 40-723-002 Projeto da carcaça 80 mm Material da carcaça Plástico, Noryl Comprimento de medição 3,00 m Relação engrenagem 230 mm/rot. Nota: Observe a placa com o nome! Precisão, relação de engrenagem ± 0,10 % Diâmetro, fio de medição 0,55 mm Material, fio de medição Aço inoxidável, 1.4401 Ângulo de saída do fio <= ±3 ° Linearidade ± 0,01 % relacionado com o valor de medição Reprodutibilidade 0,005 relacionado com o valor de medição Ajuste de velocidade <= 6 m/s Força de retracção da mola 5...6.3 N Ciclos de carga, normalmente <= 1 000 000 Massa, normalmente 0,25 kg
