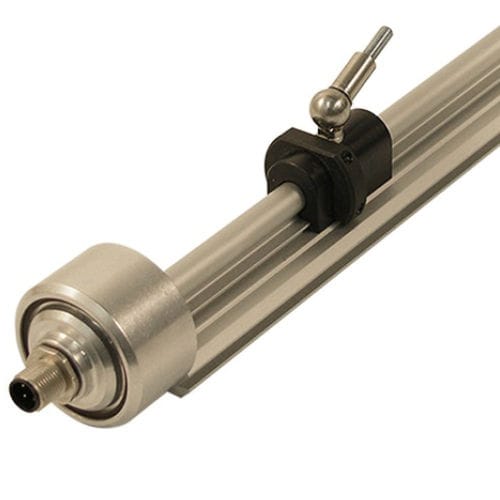

Encoder linear guiado LMP48 series

absolutomagnetostritivoanalógico

O codificador linear em caixa de perfil pode ser montado em máquinas ou aparelhos. Um tipo tem capacidade de orientação magnética integrada, os outros são planos sem orientação. Essas podem ser integradas em superfícies e, portanto, não têm folgas ou bordas onde as lascas ou aparas possam colar. Todos os sistemas estão disponíveis com detecção de múltiplos ímãs. Isso significa que a posição de vários ímãs em um único codificador pode ser detectada em um ciclo de medição. Com codificadores lineares absolutos em cascata em caixa de perfil, podem ser detectados alcances de medição de até 20 m - por exemplo, posicionamento de rolos de corte ou como substituto livre de desgaste de vagens de fio em eixo vertical em sistemas de armazenamento e recuperação Perfis com ímãs guiados Os perfis carregam o botão deslizante do íman. A posição relativa entre o íman e o sistema de medição é mantida pelas pistas de orientação no perfil. Vantagens Construção compacta Outras interfaces disponíveis _ Mede movimentos lineares Perfil do alojamento Detecção sem desgaste Dados avançados para o produto Linear-Transducer LMP48 - SSI Fornecimento - Tensão de alimentação 24 VDC ± 20 Princípio de medição magnetostrictiva Comprimento de medição, padrão 30...3000 mm, em passos Resolução 0,05 mm Desvio de linearidade = 60 μm - FS: Escala total Reprodutibilidade = 50 μm - FS: Escala total Características - Validade usando ímãs TR originais Velocidade em linha recta sem restrições Posição de montagem sem restrições Material - Corpo de medição Perfil extrudado de alumínio Imã T1-S3818 T1-S5520 T4-U3820 Deslizador outro mediante pedido não incluído SSI - Interface - Optoacoplador de entrada SSI-Clock
