Os encoders rotativos de leitura ótica ou magnética da TR-Electronic detectam com precisão posições na produção de aço, turbinas eólicas, guindastes e navios, etc. e, quando protegidos contra explosão, em instalações de pintura. Versões miniatura garantem a posição correta na engenharia médica e encoders absolutos com aprovação SIL3 garantem a segurança necessária.
Para além de encoders de alta qualidade para quase todas as aplicações, oferecemos acessórios abrangentes, tais como ferramentas de programação, ecrãs e componentes de montagem para uma colocação em funcionamento rápida e fácil e uma integração perfeita no processo.

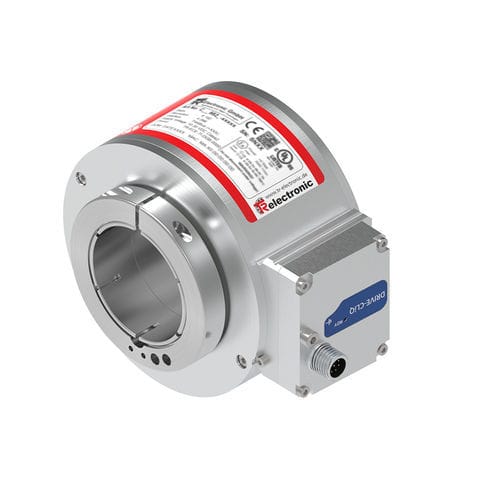

Para veios contínuos até 50 mm
Interfaces diretas, bus de campo, Ethernet industrial
Caraterísticas
Saída de corrente ou tensão
Programação flexível
Linha de produtos modular
Opção: Teach-in remoto
Saída de velocidade ou posição
Redutor parametrizável
Construção robusta
Instalação e configuração simples
Tensão nominal
Valor específico
24 VDC
Valores-limite, min/max
10/30 VDC
Corrente nominal, tipicamente
Valor específico
100 mA
Condição
sem carga
Conceção do dispositivo
Tipo de dispositivo
Simples/Multi-voltas
Resolução total
<= 33 Bit
Número de passos por rotação
<= 32768
Número de rotações
<= 256000
SSI - Interface
Equipamento
Interface opcional
Entrada SSI-Clock
RS-422; 2 fios
Saída de dados SSI
RS-422, 2-fios
Frequência do relógio SSI
80...1000 kHz
Tempo SSI-Mono, tipicamente
9...41 µs
Código de saída
Binär, Cinzento, Cinzento cortado
Número de bits de dados
1...64
Tipo de parametrização
programável
Incremental - Interface
Equipamento
Interface opcional
Forma do sinal
Onda quadrada
Sinais incrementais, quadrado
K1± K2± K0±
Impulsos, onda quadrada
1...36000
Tipo de parametrização
programável
---
