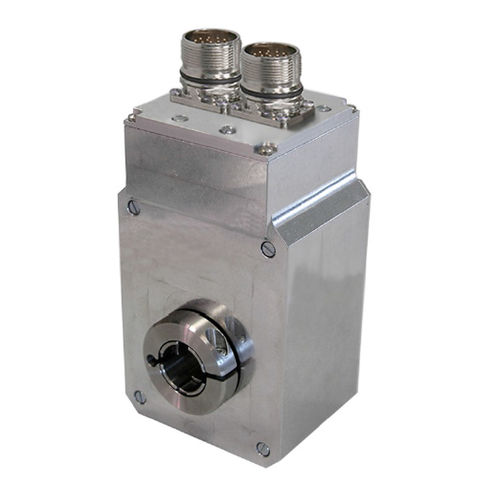

Encoder rotativo absoluto Q_H80

de eixo ocoPROFIBUScom interface SSI

Os encoders rotativos de leitura ótica ou magnética da TR-Electronic detectam com precisão posições na produção de aço, turbinas eólicas, guindastes e navios, etc. e, quando protegidos contra explosão, em instalações de pintura. Versões miniatura garantem a posição correta na engenharia médica e encoders absolutos com aprovação SIL3 garantem a segurança necessária. Para além de encoders de alta qualidade para quase todas as aplicações, oferecemos acessórios abrangentes, tais como ferramentas de programação, ecrãs e componentes de montagem para uma colocação em funcionamento rápida e fácil e uma integração perfeita no processo. O encoder de veio oco com interface dupla. Opcionalmente com uma segunda leitura de uma volta. Caraterísticas _ Soluções específicas para o cliente _ Programação flexível outras interfaces disponíveis linha de produtos modular sistema de leitura redundante construção robusta Tensão nominal Valor específico 24 VDC Valores limite, min/max 11/27 VDC Corrente nominal, tipicamente Valor específico 120 mA Condição sem carga Conceção do dispositivo Tipo de dispositivo Simples/Multi-voltas Resolução total <= 31 Bit Número de passos por rotação <= 8192 Número de rotações <= 256000 Capacidade de saída <= 25 Bit PROFIBUS - Interface PROFIBUS-DP V0 IEC 61158, IEC 61784 Perfil de codificador PNO Classe 1 e 2 SSI - Interface Equipamento Interface opcional Entrada SSI-Clock Optoacoplador Saída de dados SSI RS-422, 2 fios Frequência do relógio SSI 80...1000 kHz Tempo SSI-Mono, tipicamente 18 µs Taxa de transmissão Valor específico 9.6...12000 kbit/s Tempo do ciclo 250 µs Parâmetro/Função, alterável Resolução Código de saída Interruptor de fim de curso Entradas predefinidas externas Ajuste - Parâmetro Parâmetro SSI Direção de contagem Função de engrenagem Parâmetro de velocidade
