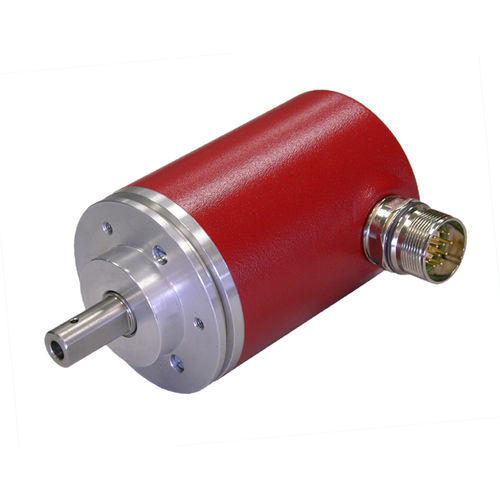

Encoder rotativo absoluto CEV65 series

PROFIBUSDeviceNet

Para mais espaço de ligação de dispositivos de bus de campo PROFIBUS, DeviceNET, CANopen Cobertura de bus de campo para cablagem direta num estaleiro de construção Caraterísticas Soluções específicas para o cliente Programação flexível Outras interfaces disponíveis Design mecânico modular Linha de produtos modular Tensão nominal Valor específico 24 VDC Valores limite, min/max 11/27 VDC Corrente nominal, tipicamente Valor específico 80 mA Condição sem carga Conceção do dispositivo Tipo de dispositivo Simples/Multi-voltas Resolução total <= 31 Bit Número de passos por rotação <= 8192 Número de rotações <= 256000 Capacidade de saída <= 30 Bit SSI - Interface Entrada SSI-Clock Optoacoplador Saída de dados SSI RS-422, 2-fios Frequência do relógio SSI 80...1000 kHz Tempo SSI-Mono, tipicamente 20 µs Tempo de ciclo 250 µs, interno Parâmetro/Função, alterável Resolução Código de saída Formato de saída Sinal de estado do movimento Interruptor de fim de curso Sinal de erro Parâmetro predefinido Paridade Sinal de direção Excesso de velocidade Direção de contagem Tipo de parametrização programável Programação - Ferramenta TR-Soft: TRWinProg Entradas externas F/R Direção de contagem Predefinição ajuste eletrónico Nível lógico "0" < +2V, "1" = Alimentação Saídas externas Nível de saída Tensão de alimentação, <= 50 mA Tipo de parametrização programável Número de saídas 8 Estágios de saída Empurrar Puxar Equipamento Opção À prova de curto-circuito sim Velocidade máxima, mecânica <= 6000 1/min Carga do veio, axial/radial <= 40 N, = 3.9E+10 rotações Tempo de vida do rolamento - Parâmetro Velocidade 3000 1/min Temperatura de funcionamento 60 °C Carga do eixo, axial/radial <= 20 N, <= 30 N Ponto de origem, carga do veio na extremidade do veio
