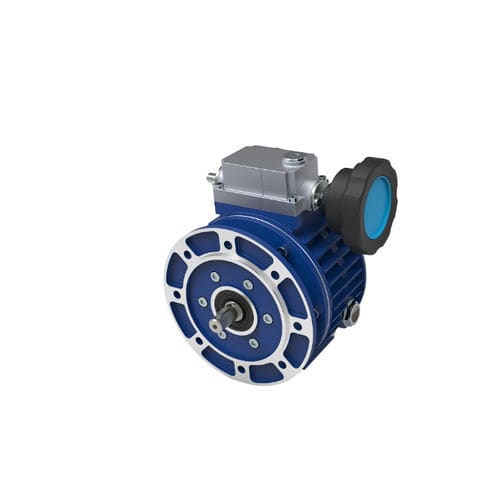

Variador mecânico com redutor N

O variador mecânico baseia-se numa transmissão epicicloidal para relações variáveis. O motor faz girar os anéis solares (5-6) que fazem girar os satélites (8). Estes, por sua vez, estão em contacto com o anel exterior fixo (7) e o anel móvel externo (9). Os satélites rodam em torno dos seus eixos, originando simultaneamente a rotação do suporte do satélite (veio de saída). Variando a posição axial da pista exterior móvel (9) através do parafuso de controlo, do anel porta-esferas (14) e da came fixa (15), os satélites são forçados a variar a sua posição radial de rotação. Assim, os diâmetros de rolamento mudam, tal como a velocidade angular do veio de saída. Quando o ponto de contacto de rolamento dos anéis exteriores (7) (9) está próximo do centro dos satélites (8), a velocidade de saída diminui: o veio de saída roda mais lentamente, aumentando assim o valor do binário de saída. DETALHES DO PRODUTO - Os variadores mecânicos da série N, tamanhos 003, 005, 010, 020, 030 e 050, gama de potências 0,25 kW a 4kW, são fabricados em alumínio. - Gama de variação 1 - 6. - A caixa de alumínio beneficia da redução de peso para aplicações e transportes mais cómodos. - A flange de entrada fechada é parte integrante da caixa do variador para uma instalação fácil e evita a possibilidade de fugas de óleo. - Ligações de motor IEC B5 disponíveis como padrão. - O bujão de respiro magnético mantém um lubrificante limpo e prolonga os intervalos de manutenção. - O funcionamento em banho de óleo proporciona uma elevada eficiência para um funcionamento silencioso e sem vibrações. - A unidade pode funcionar em ambas as direcções, os veios de entrada e saída rodam na mesma direção. - O veio de acionamento de extensão dupla permite uma instalação fácil de ambos os lados.
