Simulador de descarga eletrostática 901HS

ESD

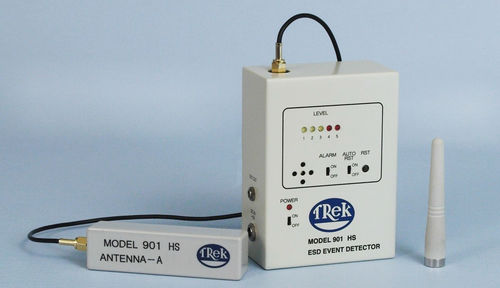

Os eventos de descarga eletrostática (ESD) são indicadores importantes de acumulação excessiva de carga em ambientes onde eles podem ser prejudiciais aos processos de fabricação nas indústrias de semicondutores ou LCD. O Treks Model 901HS é uma ferramenta de diagnóstico usada para identificar incidentes ou verificar áreas suspeitas de atividade ESD. É adequado para aplicações de modelo de dispositivo de carga (CDM). As ondas eletromagnéticas, geradas por descargas eletrostáticas, transmitem-se de forma diferente em diferentes ambientes. Para acomodar essas diferenças, o modelo 901HS inclui duas antenas - uma ativa e outra passiva - que podem ser usadas para fins de detecção. A determinação da antena a utilizar basear-se-á normalmente no ambiente em que é implantada e no nível de detecção necessário. A antena activa pode ser ligada directamente ao Modelo 901HS ou com um cabo de extensão que prolonga a antena até 1,5 metros. Ele oferece alta flexibilidade no posicionamento da antena para obter a melhor recepção possível. A antena ativa pode detectar eventos ESD tão pequenos quanto 10 V, a uma distância de 50 mm. Uma antena monopolar passiva também é fornecida. Esta antena tem uma capacidade de detecção que identifica eventos ESD tão pequenos quanto 50 V, a uma distância de 90 mm e é geralmente usada quando é necessária uma detecção menos sensível. Quando um evento ESD é detectado, o Modelo 901 sinaliza ao operador tocando um tom de notificação audível e exibindo visualmente o nível de evento detectado através de suas cinco luzes LED.
