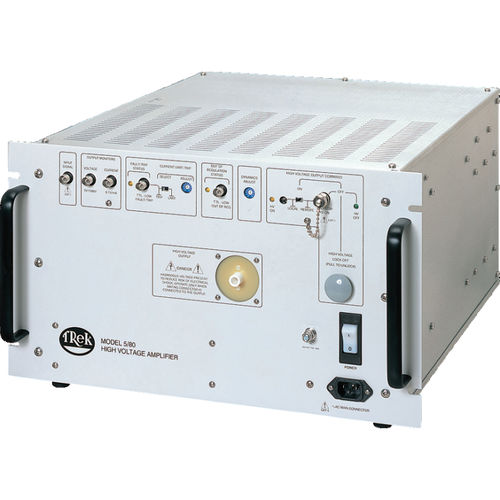

Amplificador de potência 5/80

CCpara montagem em rackde alta tensão

O 5/80 modelo são um amplificador de potência C.C.-estável, de alta tensão usado em aplicações industriais e da pesquisa. Caracteriza um tudo projeto de circuito integrado para a taxa de pântano alta, a largura de banda larga e a operação de baixo nível de ruído. O quatro-quadrante, os dissipadores da fase da saída ativa ou o atual de fontes em cargas reativas ou resistive durante todo a escala da tensão da saída. Este tipo de saída é essencial conseguir uma resposta exata da saída e uma taxa de pântano alta exigidas por uma variedade de cargas tais como cargas altamente capacitivas ou reativas. É configurado como um amplificador deinversão. Especificações chaves Tensão da saída: 0 à C.C. de ±5 quilovolt ou à C.A. do pico Corrente de saída: 0 à C.C. de ±80 miliampère ou à C.A. do pico Taxa de pântano: Maior de 1000 V/µs Grande largura de banda do sinal: C.C. a maior de 60 quilohertz (- 3dB) Ganho: V/V 1000 fixado As aplicações típicas incluem Polarização da C.A. ou da C.C. plasma atmosférico descarga dielétrica da barreira polímeros electroactive (EAP) eletroforese eletrofotografia líquidos electrorheological deflexão eletrostática modulação eletro-ótica caracterização material ferroelectric direção de feixe do íon espectrómetros maciços material que poling aceleradores de partícula Características e benefícios saída do Quatro-quadrante para conduzir cargas capacitivas Sistema de laço fechado para a precisão alta Short-circuit protegeu para a proteção do equipamento Todo o projeto de circuito integrado para a operação livre da manutenção C.C.-estável para aplicações programáveis da fonte Baixo ruído da saída para saídas ultra-exatas certificado NIST-rastreável da calibração fornecido com cada unidade CE complacente (unidade de 230 VAC única)
