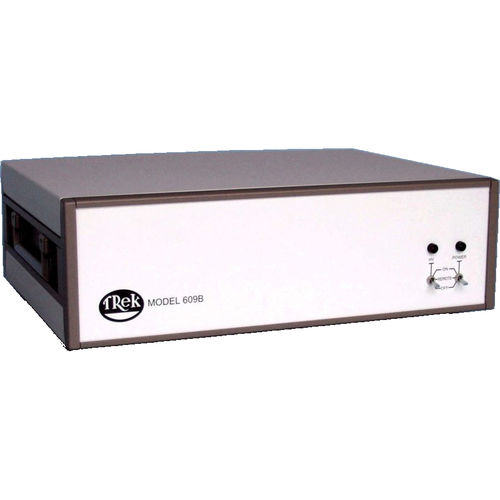

Amplificador de potência 609B-3

diferencialCCde alta tensão

O modelo 609B-3 é um amplificador de potência de alta tensão, estável em corrente contínua, utilizado em aplicações industriais e de investigação. Possui um design totalmente em estado sólido para alta velocidade de rotação, largura de banda ampla e operação silenciosa. O estágio de saída ativo de quatro quadrantes afunda ou gera corrente em cargas reativas ou resistivas em toda a faixa de tensão de saída. Esse tipo de saída é essencial para obter uma resposta de saída precisa e uma alta taxa de rotação exigida por uma variedade de cargas, como cargas altamente capacitivas ou reativas. É configurado como um amplificador não invertido, um amplificador invertido ou como um amplificador diferencial. Diferentes configurações de entrada podem ser ligadas à unidade. Especificações chave Tensão de saída: 0 a ±10 kV CC ou CA de pico Corrente de saída: 0 a ±2 mA DC ou AC de pico Taxa de dormência: Maior que 30 V/μs Grande largura de banda de sinal: DC até mais de 400 Hz (distorção de 1%) Ganho: Fixo em 1000 V/V Aplicações Polarização AC ou DC plasma atmosférico descarga de barreira dieléctrica polímeros eletroativos (EAP) eletroforese electrofotografia fluidos electrorreológicos deflexão eletrostática modulação electro-óptica caracterização de materiais ferroelétricos direcção do feixe de iões espectrómetros de massa Características e Benefícios Saída de quatro quadrantes para condução de cargas capacitivas Sistema de malha fechada para alta precisão Proteção contra curto-circuito para proteção do equipamento DC-estável para aplicações de alimentação programável Baixo ruído de saída para saídas ultraprecisas Certificado de calibração rastreável pelo NIST fornecido com cada unidade Compatível com CE
