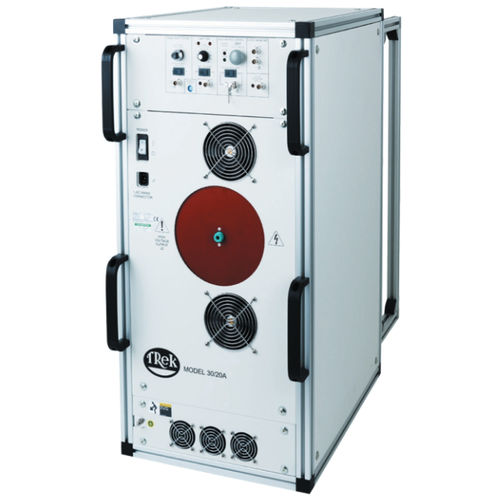

Amplificador de potência 30/20A

CCde alta tensãode baixo ruído

O 30/20A modelo é um amplificador de potência C.C.-estável, de alta tensão que caracterizam um tudo projeto de circuito integrado para a taxa de pântano alta, uma largura de banda larga, e uma operação de baixo nível de ruído. É configurado como noninverting com um ganho fixo de 3000 V/V e protegido contra a tensão excedente e as condições da sobrecarga que podem ser geradas por cargas ativas ou pela saída procuram um caminho mais curto à terra. A tensão da precisão e os monitores atuais fornecem as representações de baixa voltagem da saída e da carga de alta tensão atuais monitorando finalidades ou para o uso como sinais de realimentação em um sistema do circuito fechado. Os 4 quadrantes, dissipadores da fase da saída ativa ou atuais de fontes às cargas reativas ou resistive durante todo a escala da tensão da saída. Isto é essencial conseguir a resposta exata da saída e as taxas de pântano altas exigidas por cargas reativas. Especificações chaves Tensão da saída: 0 à C.C. de ±30 quilovolt ou à C.A. do pico Corrente de saída: 0 à C.C. de ±20 miliampère ou à C.A. do pico Taxa de pântano: Maior de 550 V/µs Grande largura de banda do sinal: C.C. a maior de 2,5 quilohertz (distorção de 2%) Ganho: 3000 V/V fixados As aplicações incluem Estudos dielétricos Armadilhas do íon do feixe de elétron e fonte do íon Electrospinning Deflexão eletrostática (que inclui a direção de feixe do íon) Controle eletrostático da chama Levitação eletrostática Precipitação eletrostática Testes do cabo de alta tensão Teste de alta tensão do componente Estudos do plasma (que incluem a descarga dielétrica da barreira) Características e benefícios saída do Quatro-quadrante para conduzir cargas capacitivas Sistema de laço fechado para a precisão alta Short-circuit protegeu para a proteção do equipamento Todo o projeto de circuito integrado para a operação livre da manutenção
