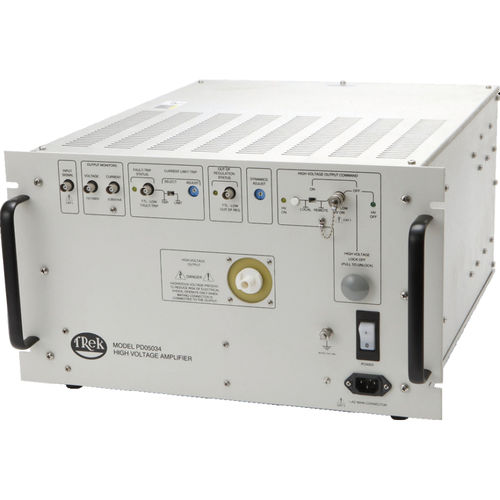

Amplificador de potência PD05034

para montagem em rackde alta tensãode baixo ruído

O PD05034 modelo é um amplificador de potência C.C.-estável, de alta tensão usado em aplicações industriais e da pesquisa. Caracteriza um projeto do todo-contínuo-estado para a taxa de pântano alta, a largura de banda larga e a operação de baixo nível de ruído. O quatro-quadrante, os dissipadores da fase da saída ativa ou o atual de fontes em cargas reativas ou resistive durante todo a escala da tensão da saída. Este tipo de saída é essencial conseguir uma resposta exata da saída e uma taxa de pântano alta exigidas por uma variedade de cargas tais como cargas altamente capacitivas ou reativas. É configurado como um amplificador deinversão. Especificações chaves Escala da tensão da saída: 0 à C.C. de ±7.5 quilovolt ou à C.A. do pico Escala da corrente de saída: 0 à C.C. de ±50 miliampère com um 0 à capacidade da corrente de pico de ±160 miliampère para 50 μs Taxa de pântano: Maior de 1000 V/μs Grande largura de banda do sinal (distorção de 3%): C.C. a maior de 15 quilohertz Ganho da tensão de C.C.: Fixado em V/V 1000 As aplicações típicas incluem Caracterização de material dielétrica da carga Polímero e carregamento cerâmico da corona Condução e controle piezoelétricos Características e benefícios saída do Quatro-quadrante para conduzir cargas capacitivas Sistema de laço fechado para a precisão alta Short-circuit protegeu para a proteção do equipamento Todo o projeto de circuito integrado para a operação livre da manutenção C.C.-estável para aplicações programáveis da fonte Baixo ruído da saída para saídas ultra-exatas certificado NIST-rastreável da calibração fornecido com cada unidade CE complacente (unidade de 230 VAC única)
