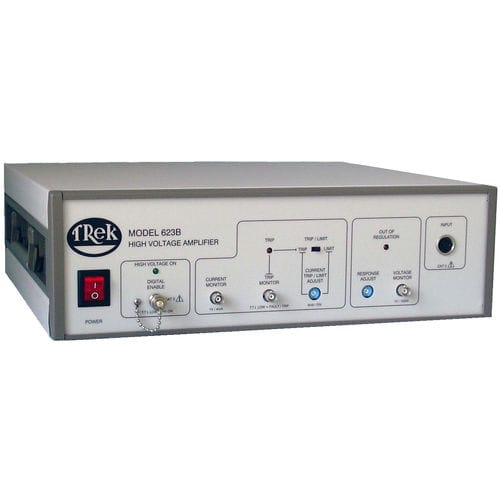

Amplificador de potência 623B

CCde alta tensãode baixo ruído

O 623B modelo é um amplificador de potência C.C.-estável, de alta tensão projetado fornecer o controle preciso de tensões bipolares da saída. Caracteriza um projeto do todo-contínuo-estado para a taxa de pântano alta, a operação de baixo nível de ruído e uma largura de banda larga da C.C. a maior de 10 quilohertz. O quatro-quadrante, os dissipadores da fase da saída ativa ou o atual de fontes em cargas reativas ou resistive durante todo a escala da tensão da saída. Este tipo de saída é essencial conseguir uma resposta exata da saída e uma taxa de pântano alta exigidas por uma variedade de cargas tais como cargas altamente capacitivas ou reativas. Especificações chaves Escala da tensão da saída: 0 à C.C. de ±2 quilovolt ou à C.A. do pico Escala da corrente de saída: 0 à C.A. do mADC ±40 ou do pico Taxa de pântano: Maior de 300 V/µs Grande largura de banda do sinal: C.C. a maior de 10 quilohertz (distorção de 1%) As aplicações típicas incluem Deflexão de feixe eletrostática Modulação Electrooptic Pesquisa da eletroforese Poling e conduzir piezoelétricas Características e benefícios saída do Quatro-quadrante para conduzir cargas capacitivas Sistema de laço fechado para a precisão alta Short-circuit protegeu para a proteção do equipamento Todo o projeto de circuito integrado para a operação livre da manutenção C.C.-estável para aplicações programáveis da fonte Baixo ruído da saída para saídas ultra-exatas certificado NIST-rastreável da calibração fornecido com cada unidade CE complacente
