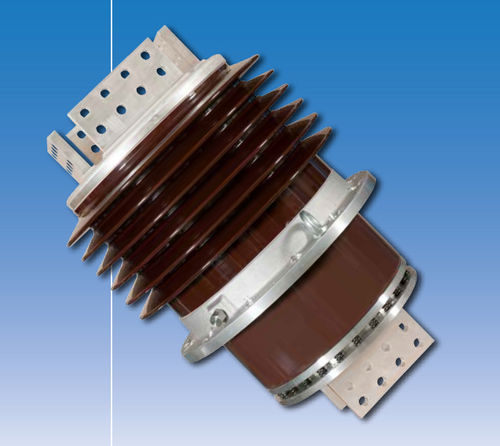

Conexão passa-muro para transformador de potência 24 - 52 kV, max. 40 000 A | CFPT

de alta corrente

O tipo CFPT da TRINCHEIRA é as buchas atuais elevadas que é acessível de 24 quilovolts a 52 quilovolts com uma avaliação atual até de 40,000A do acordo aos padrões do IEC 60137. A unidade é projetada conectar um óleo - transformador enchido que enrola a uma barra-ônibus do gerador em um duto. A unidade é aplicada geralmente em transformadores elevadores do gerador. A fibra de vidro impregnada resina dá a alta temperatura da isolação da classe F 155 °C. A parte ativa consiste em um núcleo contínuo, feito do vidro de fibra e de camadas concêntricas introduzidas para a distribuição do campo elétrico. A unidade é montada verticalmente ou horizontalmente que tem uma descarga parcial de menos do que 10pC no Um. A avaliação atual da bucha é garantida para a temperatura de óleo do transformador de 90°C.
