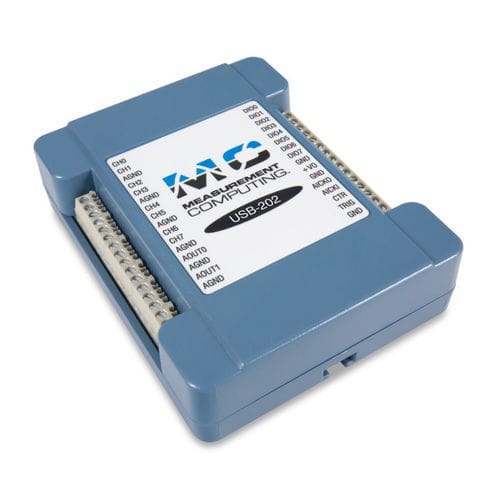

Sistema de aquisição de dados de tensão USB-202

O Measurement Computing USB-202 é um dispositivo de aquisição de dados multifuncional de baixo custo, baseado em USB, concebido para aplicações gerais de aquisição de dados. Este dispositivo apresenta oito entradas analógicas de tensão de 12 bits SE, duas saídas analógicas, oito entradas e saídas digitais, e uma entrada de contador. O USB-202 apresenta uma taxa de amostragem máxima de 100 kS/s. A gama de entradas analógicas é fixada em ±10 V. Este dispositivo é alimentado por USB e não necessita de energia externa. O USB-202 apresenta dois canais de saída analógicos de 12 bits. As saídas podem ser actualizadas simultaneamente a uma taxa até 125 S/s por canal. Uma saída pode ser actualizada a uma taxa de até 250 S/s. O intervalo de saída é fixado em 0 V a 5 V. Cada dispositivo da série USB-200 fornece uma entrada de relógio externo e uma saída de relógio para o pacer de entrada analógica. Os utilizadores podem ligar um sinal de relógio externo ao terminal de entrada do relógio externo. Ao utilizar o relógio interno, cada dispositivo emite o relógio de amostra do ADC. Este dispositivo também fornece oito linhas de E/S digitais de nível TTL. Cada canal digital é seleccionável por software para entrada ou saída. Quando configurado para saída, cada canal digital pode ser alimentado/fundido até ±24 mA. Cada dispositivo da série USB-200 suporta um contador de eventos de nível TTL de 32 bits que aceita entradas até 1 MHz. O suporte de software inclui DAQami, uma aplicação opcional out-of-the-box para registo de dados, visualização, e geração de sinal. Os dados podem ser visualizados em tempo real ou pós-aquisição em visores configuráveis pelo utilizador. Estão incluídos controladores para as aplicações e linguagens de programação mais populares, incluindo Visual C++®, Visual C#®, Visual Basic®.NET, DASYLab®, LabVIEW™, MATLAB®, Linux®, e Python™.
