Fresadora CNC de 4 eixos HC 2520
horizontaltipo pórticoSK50

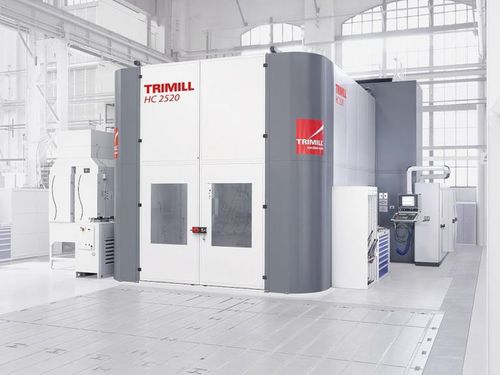

Fresadora CNC de 4 eixos - HC 2520 - TRIMILL A.S. - horizontal / tipo pórtico / SK50
Fresadora CNC de 4 eixos - HC 2520 - TRIMILL A.S. - horizontal / tipo pórtico / SK50
Fresadora CNC de 4 eixos - HC 2520 - TRIMILL A.S. - horizontal / tipo pórtico / SK50 - imagem - 2
Fresadora CNC de 4 eixos - HC 2520 - TRIMILL A.S. - horizontal / tipo pórtico / SK50 - imagem - 3
Fresadora CNC de 4 eixos - HC 2520 - TRIMILL A.S. - horizontal / tipo pórtico / SK50 - imagem - 4
Fresadora CNC de 4 eixos - HC 2520 - TRIMILL A.S. - horizontal / tipo pórtico / SK50 - imagem - 5
Fresadora CNC de 4 eixos - HC 2520 - TRIMILL A.S. - horizontal / tipo pórtico / SK50 - imagem - 6
Guardar nos favoritos
Comparar

Mais informações no site da TRIMILL A.S.

Características

Número de eixos
de 4 eixos
Orientação do eixo-árvore
horizontal
Estrutura
tipo pórtico
Cone
SK50, HSK-A 100
Outras características
de alta produtividade
Curso X

2.500 mm
(98,43 in)

Curso Y

2.000 mm
(78,74 in)

Curso Z

1.000 mm
(39,37 in)

Velocidade de rotação

6.000 rpm, 8.000 rpm, 14.000 rpm
(37.699 rad.min-1, 50.265 rad.min-1, 87.965 rad.min-1)

Potência

32 kW, 35 kW, 40 kW, 44 kW, 79 kW
(43,51 hp, 47,59 hp, 54,38 hp, 59,82 hp, 107,41 hp)

Velocidade de avanço no eixo X

30.000 mm/min
(20 in/s)

Velocidade de avanço no eixo Y

30.000 mm/min
(20 in/s)

Velocidade de avanço no eixo Z

30.000 mm/min
(20 in/s)

Capacidade máx. da mesa

25.000 kg, 52.000 kg
(55.116 lb, 114.640 lb)

Peso total

114.000 kg
(251.326,98 lb)

Descrição

Design exclusivo de barra transversal fechada (eixo X) e corrediça transversal com corrediça guiada quádrupla montada internamente (eixos Y e Z) Resultados de maquinação constantes devido à guia termossimétrica estável Peça de trabalho fixa para obter uma elevada qualidade de superfície Elevada produtividade de fabrico - a máquina foi concebida para desbaste e acabamento numa única fixação Excelente evacuação de aparas mesmo na maquinagem de formas profundas Disposição ergonómica - fácil operação e acesso à área de trabalho Relação preço/desempenho convincente Viagens Mesa rotativa [ - n x 360 Curso da mesa [mm] - 1.500 Eixo / cabeça opcionais Binário (S1/100%) [Nm] - 306 Binário (S6/40%) [Nm] - 390 Fuso / cabeça opcionais Binário (S1/100%) [Nm] - 800 Binário (S6/40%) [Nm] - 1.025 Fuso / cabeça opcionais Binário (S1/100%) [Nm] - 1.000 Outros Superfície de aperto [mm] - 2.300 x 2.300 Aceleração [m/s2] - 3

---

Tradução automática  (ver texto original em inglês)
