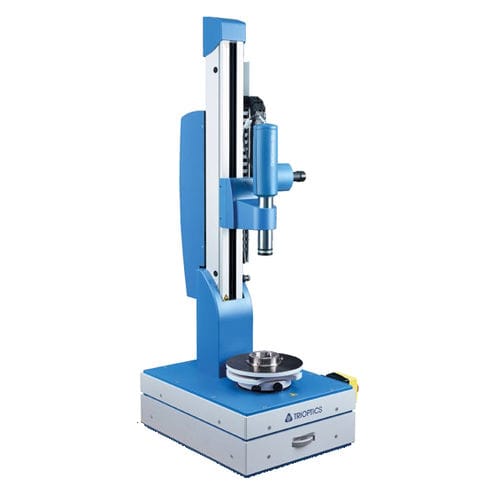

Medidor de centragem OptiCentric® IR

ópticode infravermelhopara lentes ópticas

OptiCentric® IR é a solução TRIOPTICS para a medição de centralização de lentes de óptica infravermelha. O sistema está equipado com uma cabeça de medição comutável VIS-MWIR ou VIS-LWIR e pode medir todos os tipos de óptica infravermelha. Para obter a melhor precisão possível para o alinhamento da lente e medição de óptica infravermelha, é fundamental escolher o comprimento de onda correto. A medição de lentes individuais e a montagem de lentes em reflexão podem ser feitas na faixa visual. Aqui a precisão de 0,1 µm é atingida. A medição de sistemas de lentes e a medição na transmissão precisam ser feitas na faixa de infravermelho. Principais Características Cabeça de medição comutável do VIS para o IR Precisão de medição da centralização da lente de aprox. 1-2 μm devido ao comprimento de onda e ao maior tamanho de pixel das câmeras IR Medição de centralização de lentes, folgas de ar e espessura central em sistemas de lentes de infravermelho montados (OptiCentric® 3D IR) Medição de pelo menos 20 superfícies com um sistema OptiCentric® Dual IR com duas cabeças de medição Medição em reflexão e transmissão O software é otimizado para a medição de óptica IR: Elevada facilidade de utilização: Os sistemas de infravermelhos não são utilizados de forma diferente dos sistemas VIS Compensa automaticamente o fundo térmico antes de efectuar uma medição Atualização IR para sistemas OptiCentric® existentes está disponível Devido à fonte de luz laser, é necessário um alvo de orifício em vez de cruz: Alta resolução com pinhole de alcance micrómetro Ponto claro com alto contraste Spot é bem monitorado por software (ciclo)
