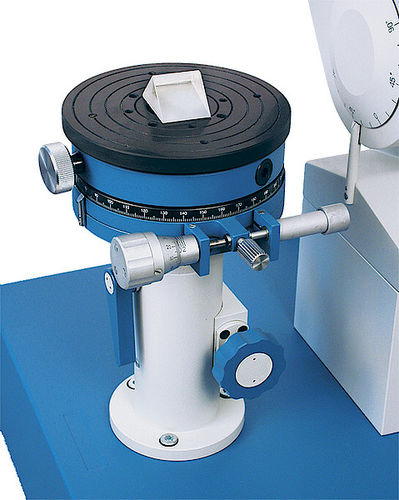

Goniômetro manual

para alinhamento angular de alta precisão

“ O goniômetro da comparação de PrismMaster é ideal para a medida angular da elevada precisão dos prismas e de outros componentes óticos de plano no ambiente de produção. Mede amostras da produção em comparação com uma amostra de referência conhecida. Caracterizando tempos da medida de menos de um segundo pela amostra a comparação de PrismMaster fornece um resultado rápido imbatível. A primeira medida da referência é feita usando um prisma da referência com ângulos conhecidos. Estes ângulos são armazenados no software. Usando o braço de gerencio sobre um eixo o autocollimator é posicionado à superfície a ser medida. Umas medidas mais adicionais são feitas relativamente ao ângulo do prisma da referência sem movimento mais adicional do autocollimator. Os resultados são dados como uma diferença ao prisma da referência ou como um valor absoluto do ângulo medido. As medidas podem ser feitas na reflexão para ângulos exteriores de prisma e na transmissão para ângulos de desvio internos. Características chaves Autocollimator montou no suporte com braço do giro Ajuste fino manual exato com sensibilidade do arcsec Suporte com a roda de mão para o gerencio sobre um eixo conveniente e uma escala que ajuda a encontrar a posição angular Segundo autocollimator para medidas da transmissão na placa à terra Tempos da medida de menos de um segundo pela amostra com informação da passagem \ /fail Medida na reflexão para ângulos exteriores de prisma Medida na transmissão para ângulos de desvio internos Inclinação e tabela giratória da amostra com ajuste de altura para tamanhos da amostra diferentes A tabela da amostra vem com três supports permutáveis diferentes de três bolas \ /html”
