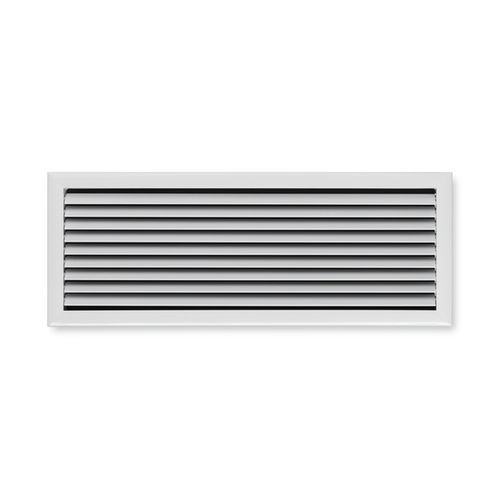

Grelha de ventilação em aço X-GRILLE BASIC

retangular

As novas grelhas de ventilação X-GRILLE Basic com a sua borda suavemente inclinada combinam função com um desenho atractivo; podem ser instaladas em paredes, peitoris ou condutas rectangulares. Tamanhos nominais 225 × 125 - 1225 × 525 mm Gama de caudal de volume 19 - 2651 l/s ou 68 - 9544 m³/h Descarga de ar energeticamente eficiente e acusticamente optimizada Perfil simétrico de lâmina para fluxo de entrada nos dois sentidos Aparência uniforme e ajuste fácil devido à ligação oculta da lâmina Construção de bordas suavemente inclinadas, quase completamente niveladas com a superfície de instalação Aspecto linear, ideal para corridas horizontais contínuas Utilização de montagens traseiras existentes Fácil substituição das grelhas existentes devido às dimensões padrão de instalação Subestrutura de instalação Fixações para equilíbrio do caudal de volume e controlo da direcção do ar Fixação de parafusos ocultos Fixação de grampos de mola As grelhas de ventilação são dispositivos terminais de ar para o fornecimento de ar e extracção de ar dos sistemas de ventilação e ar condicionado. Direccionam o ar de fornecimento para a sala. As grelhas de ventilação com lâminas ajustáveis permitem adaptar a direcção da descarga às condições locais. O resultado é uma ventilação de fluxo misto em zonas de conforto e zonas industriais, com uma boa ventilação geral da sala. A indução abranda o fluxo de ar, ou seja, a velocidade do fluxo de ar diminui à medida que a distância da grelha aumenta. A distância à qual a velocidade do fluxo de ar atinge um determinado valor definido, por exemplo 0,2 m/s, é chamada distância de lançamento. O jacto de ar de alimentação das grelhas de parede que são instaladas perto do tecto atinge uma distância de lançamento maior do que um jacto livre (de uma grelha que não é instalada perto do tecto).
