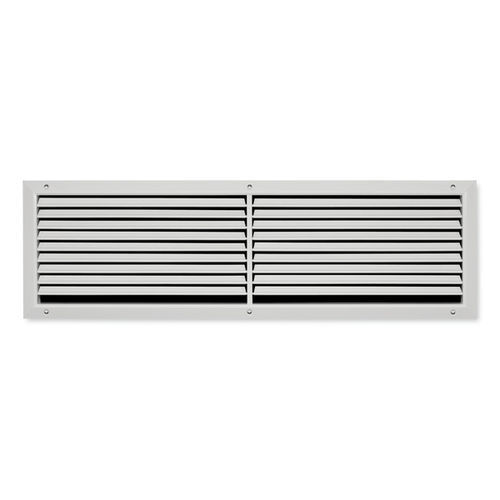

Grelha de ventilação em aço TR

retangular

Grelha de ventilação com lâminas em forma de gota Tamanhos nominais 225 × 125 - 1225 × 525 mm Intervalo de caudal volumétrico 23 - 2000 l/s ou 83 - 7200 m³/h Face da grelha em chapa de aço, revestida a pó Borda frontal com buracos de 27 mm de largura Rosto da grelha em cores RAL CLASSIC Face da grelha em chapa de aço galvanizado, sem revestimento em pó Subestrutura de instalação Subestrutura de instalação para montagem de meios filtrantes Fixações para equilíbrio do caudal de volume e controlo da direcção do ar Fixação de parafusos ocultos As grelhas de ventilação são dispositivos terminais de ar para o fornecimento de ar e extracção de ar dos sistemas de ventilação e ar condicionado. Direccionam o ar de fornecimento para a sala. As grelhas de ventilação com lâminas ajustáveis permitem adaptar a direcção da descarga às condições locais. O resultado é uma ventilação de fluxo misto em zonas de conforto e zonas industriais, com uma boa ventilação geral da sala. A indução abranda o fluxo de ar, ou seja, a velocidade do fluxo de ar diminui à medida que a distância da grelha aumenta. A distância à qual a velocidade do fluxo de ar atinge um determinado valor definido, por exemplo 0,2 m/s, é chamada distância de lançamento. O jacto de ar de alimentação das grelhas de parede que são instaladas perto do tecto atinge uma distância de lançamento maior do que um jacto livre (de uma grelha que não é instalada perto do tecto). Grelhas simples, grupos de grelhas e percursos horizontais contínuos atingem diferentes distâncias de arremesso.
