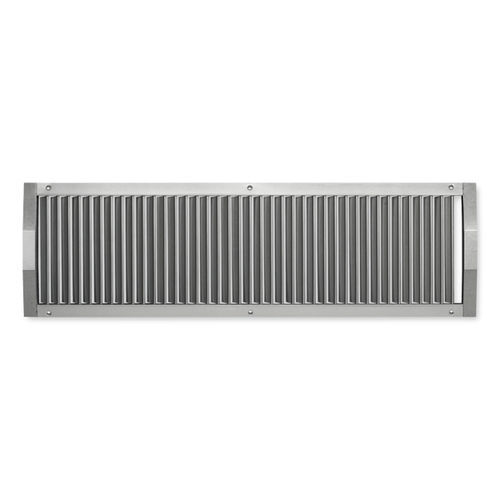

Grelha de ventilação em aço TRS-R

retangular

Grelha de ventilação com lâminas em forma de gota Tamanhos nominais 225 × 75 - 1225 × 225 mm Faixa de fluxo de volume 11 - 930 l/s ou 40 - 3348 m³/h Face da grelha em chapa de aço galvanizado Borda frontal com buracos de 27 mm de largura Rosto da grelha em cores RAL CLASSIC Fixações para equilíbrio do caudal de volume e controlo da direcção do ar As grelhas de ventilação são dispositivos terminais de ar para o fornecimento de ar e extracção de ar dos sistemas de ventilação e ar condicionado. Direccionam o ar de fornecimento para a sala. As grelhas de ventilação com lâminas ajustáveis permitem adaptar a direcção da descarga às condições locais. O resultado é uma ventilação de fluxo misto em zonas de conforto e zonas industriais, com uma boa ventilação geral da sala. A indução abranda o fluxo de ar, ou seja, a velocidade do fluxo de ar diminui à medida que a distância da grelha aumenta. A distância à qual a velocidade do fluxo de ar atinge um determinado valor definido, por exemplo 0,2 m/s, é chamada distância de lançamento. O jacto de ar de alimentação das grelhas de parede que são instaladas perto do tecto atinge uma distância de lançamento maior do que um jacto livre (de uma grelha que não é instalada perto do tecto). Grelhas simples, grupos de grelhas e percursos horizontais contínuos atingem diferentes distâncias de arremesso. No modo de arrefecimento é necessário ter em conta o desvio do jacto para a zona ocupada, que aumenta à medida que a diferença de temperatura do ar de alimentação para o ar ambiente aumenta e a velocidade de descarga diminui. No modo de aquecimento, o jacto de fornecimento de ar diverge em direcção ao tecto. Isto não tem qualquer efeito negativo sobre a velocidade do fluxo de ar na zona ocupada, mas pode afectar a ventilação completa da sala.
