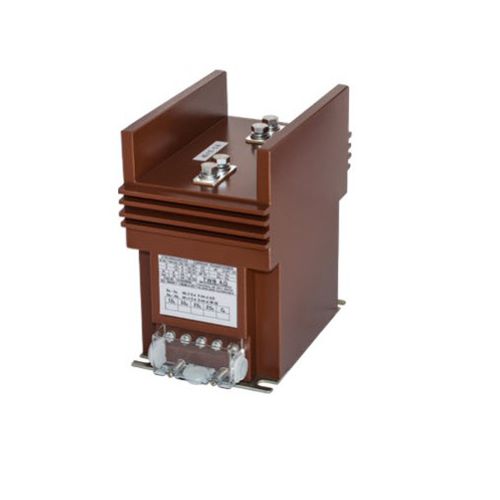

Transformador de corrente Al 24 Model KA

de mediçãoencapsulado em resina epóxipara proteção

Nós produzimos transformadores de corrente tipo suporte para instalação interior. Contêm até cinco núcleos de receitas para fins de medição e protecção, construídos a partir de laminações de aço silicioso ou de níquel de alta qualidade. Todos ativos as peças são impregnadas com resina cicloalifática de exterior. No caso de ser solicitada a reconexão 1:2, esta pode ser obtida quer através da montagem de barras de reconexão nos terminais primários, quer através de um terminal intermédio no terminal bobina secundária. Cada terminal da bobina secundária pode ser aterrado individualmente diretamente na base metálica através de um parafuso. Estes tipos são livres de manutenção e, em relação às suas principais dimensões, muitos tipos correspondem aos seguintes tipos Normas alemãs DIN 42600. Tensão mais alta para o equipmet(kV) 24 Nível nominal de isolamento (kV) 24/50/125 Corrente nominal primária (A) 5 até 600 Reconexão primária (A) 2 x 5 até 2 x 400 Toque secundário a pedido Corrente secundária nominal (A) 5ou 1 Classe de precisão do núcleo de medição 0.1; 0.2S: 0.2; 0.5S: 0.5; 1 : 3 Factor de segurança do instrumento 5 ou 10 Carga nominal do núcleo de medição (VA) 1,25 até 30 Classe de precisão do núcleo de proteção 5P;10P Factor limite de precisão 5 ou 10 ou 15 ou 20 Carga nominal do núcleo de proteção (VA) 1,25 até 30 Número de núcleos até 3 Frequência nominal (Hz) 162/3:50:60 Corrente térmica nominal de curta duração (kA) Ith- 100 xIn (max 60) /1 s Corrente dinâmica nominal (kA) ldyn = 2,5 x Ith Classe de isolamento E Peso (kg) 25 Resistência da alavanca (N) >5000 Altitude máxima de instalação (m) até 1000 Temperatura ambiente ("C") - 5 a + 50 Especificações IEC 61869-1 &2. ANSI. BS etc. Divisor de tensão capacitivo disponível a pedido Desenho Nº 2128/12-2128/22
