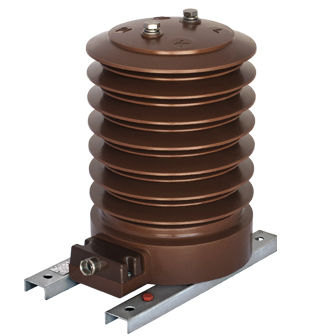

Transformador de medição AFK series

de correnteencapsulado em resina epóxipara serviço exterior

Nosso programa de fabricação também inclui transformadores de corrente do tipo suporte para instalação externa. A resina é cicloalifático e prova exterior. Porque é impregnado a vácuo e curado sob um longo processo térmico de ciclo controlado, material isolante de alta qualidade elétrica e mecânica, resistente aos raios ultravioletas e os efeitos do seguimento, da erosão e do envelhecimento são assim obtidos. Para um aumento na distância da idade de deformação, o corpo de isolamento está equipado com galpões duplos, cuja forma foi determinada após anos de pesquisa. Eles contêm até cinco núcleos para fins de medição de receita e proteção, construídos a partir de laminações de aço de níquel silicioso ou de qualidade. Caso seja solicitada uma reconexão 1:2, esta pode ser obtida através de montagem de barras de reconexão nos terminais primários, ou por um terminal intermediário na bobina secundária. Tensão mais alta para o equipamento (kV) 12 24 24 36 Nível nominal de isolamento (kV) 12/28/75 24/50/125 36/70/170 Corrente nominal primária (A) 5 até 1200 Corrente secundária nominal (A) 5 ou 1 Classe de precisão do núcleo de medição 0.1 ; 0.2S : 0.2 : 0.5S; 0.5: 1 : 3 Factor de segurança do instrumento 5 ou 10 Carga nominal do núcleo de medição (VA) 1,25 até 30 Classe de precisão do núcleo de proteção 5P;10P Factor limite de precisão 5 ou 10 ou 15 ou 20 Carga nominal do núcleo de proteção (VA) 1,25 até 30 Número de núcleos 1 Frequência nominal (Hz) 162/3:50:60 Corrente térmica nominal de curta duração (kA) Ith = 100 - 300 x In (max 80) Corrente dinâmica nominal (kA) Idyn ■ 2.5 x Ith Classe de isolamento E Peso (kg) 26 28 38 Distância de fuga (mm) 545 745 745 1055 Fluência por kV tensão linha-a-linha (cnVkV) 4,54 3,1 2,93 Resistência da alavanca (N) >5000
