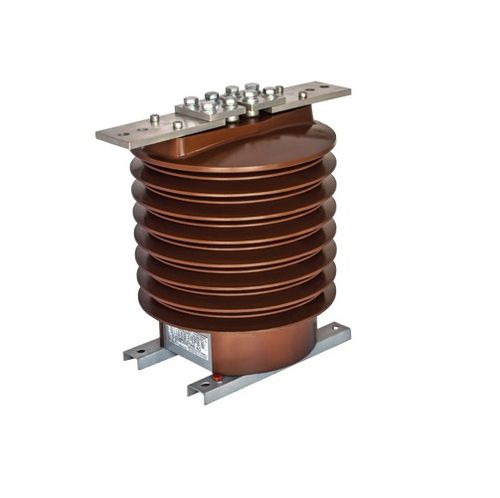

Transformador de corrente AFG series

de mediçãoencapsulado em resina epóxipara proteção

Nosso programa de fabricação também inclui transformadores de corrente do tipo suporte para instalação externa. A resina é cicloalifática e à prova externa. Por se tratar de um material isolante de elevada qualidade eléctrica e mecânica, resistente aos raios ultravioletas e aos efeitos do seguimento, erosão e envelhecimento, obtém-se assim um material isolante impregnado e curado sob um longo ciclo controlado termicamente. Para um aumento na distância da idade de deformação, o corpo de isolamento é equipado com galpões duplos, cuja forma foi determinada após anos de pesquisa. Eles contêm até cinco núcleos para fins de medição de receita e proteção, construídos a partir de laminações de aço níquel silicioso ou de alta qualidade. No caso de ser solicitada uma reconexão 1:2, esta pode ser realizada quer através da montagem de barras de reconexão nos terminais primários, quer através de um terminal intermédio na bobina secundária. Tensão mais alta para o equipamento (kV) 24 36 Nível nominal de isolamento (kV) 24/50/125 36 / 70/170 Corrente nominal primária (A) 5 até 2500 Recormecção primária [A] 2 X 5 até 2 X 600 Toque secundário a pedido Corrente secundária nominal (A) 5 ou 1 Classe de precisão do núcleo de medição 0,1 ; 0,2S : 0 2 : 0,5S : 0,5 : 1 : 3 Factor de segurança do instrumento 5 ou 10 Carga nominal do núcleo de medição (VA1 1 25 até 30 Classe de precisão do núcleo de proteção 5P:10P Factor limite de precisão 5, 10 ou 15 ou 20 Carga nominal do núcleo de proteção (VA) 1,25 até 30 Número de núcleos 3 Frequência nominal (Hz) 162/3:50 : 60 Corrente térmica nominal de curta duração (kAI Ith - 100 - 500 X In (max 120) Corrente dinâmica nominal (kAI ldyn = 2,5xlth Classe de isolamento E
