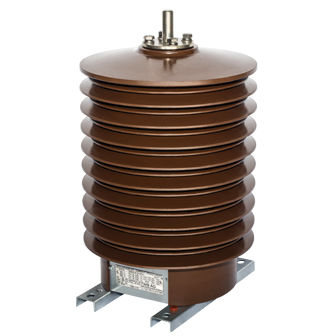

Transformador de medição VFE series

encapsulado em resina epóxipara serviço exteriorde média tensão

Estes são transformadores de tensão tipo para instalação ao ar livre. A resina é cicloalifática e à prova externa. Por se tratar de um material isolante de elevada qualidade eléctrica e mecânica, resistente aos raios ultravioletas e aos efeitos do seguimento, erosão e envelhecimento, obtém-se assim um material isolante impregnado e curado sob um longo ciclo controlado termicamente. Para um aumento na distância da idade de deformação, o corpo de isolamento é equipado com galpões duplos, cuja forma foi determinada após anos de pesquisa. Contêm até três enrolamentos para fins de medição de receitas e protecção. Um enrolamento adicional de 100/3 V pode ser fornecido no caso de ser necessária a detecção de falha à terra. Seus núcleos são construídos a partir de laminações de aço silício de alta qualidade. Se for necessária uma relação adicional, isto pode ser conseguido através de um terminal intermediário na bobina secundária ou uma bobina adicional. Nós também produzimos transformador de tensão "tipo ferroviário" com blindagem de baixa resistência. Tensão mais alta para o equipamento (kV) 24 36 Nível nominal de nsulação (kVJ 24/50/125 36/70/170 Tensão nominal pnmary (V) de 3000/V 3 até 30000/v'3 Tensão secundária nominal (V) 100V3 ou 110/V3 Toque secundário a pedido Classe de precisão 02:05:1:3 Carga nominal do enrolamento de medição (VA) 15 até 200 Tensão nominal do enrolamento em triângulo aberto (V) 100/3 ou 110/3 Classe de precisão 3P:6P Carga nominal do enrolamento em delta aberto (VA) 15 até 200 Corrente térmica contínua do enrolamento secundário (A) 7 Corrente térmica contínua do wtndrig terciário (A) 8 Factor de tensão nominal e duração admissível 1,9xUn/8h Frequência nominal (Hz) 16 2/3:50 : 60 Classe de isolamento E
