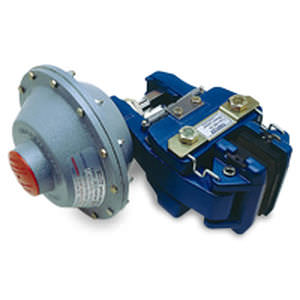

Pinça de freio de disco MX series

acionada por molacom liberação eletromagnética

A série Twiflex MX13, MX25, MX30 e MX40 de pinças de travão de disco é adequada para utilização com discos de 12,7mm, 25,4mm, 30mm e 40mm de espessura respectivamente. A pinça SMX só é adequada para utilização com discos de 12,7mm de espessura. O diâmetro mínimo do disco é de 300mm. Os calibradores MX/SMX podem ser utilizados com qualquer um dos propulsores da série Twiflex e apresentam um mecanismo de ligação patenteado para assegurar um desgaste uniforme da almofada. Normalmente são utilizados um ou dois calibradores por disco, mas o número pode ser aumentado, dependendo do tamanho do disco. Os travões podem ser posicionados em qualquer ângulo em torno da periferia do disco, mas idealmente devem ser montados horizontalmente (isto é, na posição das 3 horas ou 9 horas). Se o ângulo de montagem do calibrador for superior a 10° em relação à horizontal, ou em aplicações de eixo vertical, deve ser montado com um kit de montagem inclinado ou um elo de equalização. Está disponível uma gama de discos de travão da Twiflex (ver Conjuntos de discos e cubos). Para operação pneumática utilizar ar comprimido seco, filtrado e não-lubrificado. Os travões pneumáticos requerem uma válvula de controlo, accionada manualmente ou por sinal pneumático ou eléctrico. As classificações apresentadas nos gráficos são baseadas em pastilhas de travão totalmente montadas e condicionadas com um coeficiente de fricção nominal μ = 0,4. Os travões de disco Twiflex devem ser utilizados com pastilhas de travão Twiflex sem amianto. Raio efectivo do disco = raio real (m) - 0,033m.
