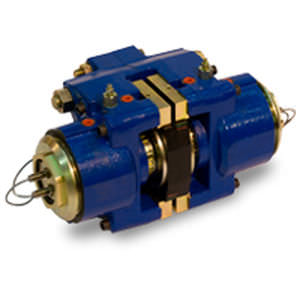

Freio de disco VCS series

de molacom liberação hidráulica

A pinça de travão de disco Twiflex VCS Mk3 é composta por duas metades, ou 'módulos', e foi concebida para ser utilizada com uma espessura mínima de disco de travão de 20 mm. Os módulos são montados de cada lado de uma placa de montagem central com a mesma espessura que o disco de travão. Cada módulo consiste num pacote de mola para fornecer uma força global de aperto/travagem de 17kN a 62 kN. O diâmetro mínimo do disco é de 500 mm. Normalmente são utilizados um ou dois calibradores por disco, mas o número pode ser aumentado dependendo do tamanho do disco. Os travões podem ser posicionados em qualquer ângulo em torno da periferia do disco. Uma gama de discos de travão está disponível no Twiflex (ver Conjuntos de discos e cubos) VCS-FL A pinça de travão Twiflex VCS-FL é um desenvolvimento da unidade padrão VCS Mk3 e é composta por um único módulo de mola com um lado do disco de travão e metade "reactiva" oposta. Esta configuração única de travão 'flutuante' compacto é tipicamente utilizada onde o espaço é limitado ou para acomodar movimentos axiais excessivos do disco. A gama flutuante fornece forças nominais de travagem de 35kN a 55 kN por travão. O diâmetro mínimo do disco é de 500 mm. Tal como acontece com o travão normal, normalmente são utilizadas uma ou duas pinças por disco, mas o número pode ser aumentado dependendo do tamanho do disco. Os travões podem ser posicionados em qualquer ângulo em torno da periferia do disco, mas idealmente devem ser montados horizontalmente (ou seja, na posição das 3 horas ou 9 horas). A classificação da força de travagem baseia-se em pastilhas de travão totalmente montadas e condicionadas com um coeficiente de fricção nominal µ = 0,4. Os travões de disco Twiflex devem ser utilizados com pastilhas de travão Twiflex sem amianto.
