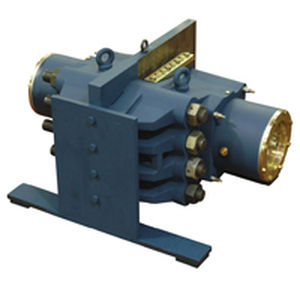

Pinça de freio de disco VMS series

A pinça de travão Twiflex VMS3-SPS é composta por dois módulos aparafusados a uma placa de montagem central, com 12mm de espessura superior à do disco de travão. A espessura mínima do disco é de 38mm e o diâmetro mínimo do disco é de 1500mm, sem limite máximo, excepto por limitações práticas. Com base num desenvolvimento do anterior travão de disco Twiflex VMS2-SP, o VMS3-SPS proporciona um aumento significativo da força de travagem, mas num pacote de tamanho semelhante. A vida útil infinita da fadiga (>2 x 106 ciclos) é atingível para a maioria das unidades na caixa de ar de 3mm mostrada na tabela e possível, através da redução desta configuração, para os travões de maior potência - contactar Twiflex para mais informações. Raio efectivo do disco = raio real (m) - 0,155m. Compasso de freio a disco série VMS2 A pinça de travão Twiflex VMS2 é composta por dois módulos aparafusados a uma placa de montagem central, com 12mm de espessura superior à do disco de travão. A espessura mínima do disco é de 38mm e o diâmetro mínimo do disco é de 1500mm, sem limite máximo, excepto por limitações práticas. Tipicamente são utilizados um ou dois calibradores por disco, posicionados em qualquer ângulo em torno da periferia, mas o número pode ser aumentado dependendo do tamanho do disco. Raio efectivo do disco = raio real (m) - 0,155m. Compasso de freio a disco da série VMSDP Semelhante ao travão de disco Twiflex VMS2, o VMS-DP compreende 2 módulos de mola; desta vez montados numa caixa comum para formar o lado "activo" de uma pinça de travão flutuante. Esta disposição permite que a montagem acomode ±10mm de movimento axial do disco. O diâmetro mínimo do disco é de 4500mm, sem limite máximo, excepto por limitações práticas. A espessura do disco para o calibre padrão varia entre 117mm e 130mm, sendo o suporte de montagem maquinado em conformidade.
