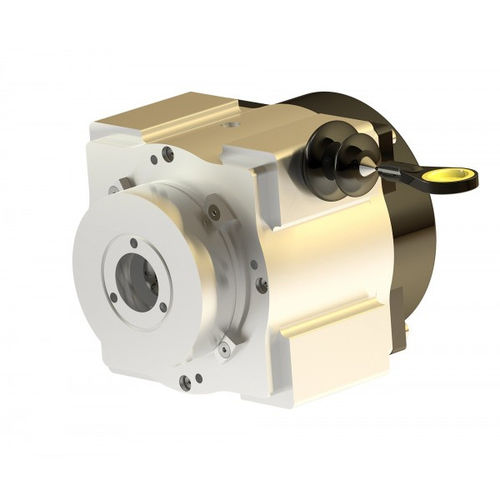

Sensor de deslocamento com cabo SWF

mecânicoflexível

Por favor, note que este produto é um acessório. Na seção "Produtos" você encontrará os codificadores correspondentes que você pode encomendar para o seu artigo selecionado. O movimento linear de um cabo de aço flexível, que pode ter um comprimento de até 30 m, é convertido em um movimento rotativo com a ajuda de um tambor de medição. O tambor de medição está ligado ao eixo de um codificador. Desta forma, uma alteração no deslocamento do cabo de medição faz com que o eixo do codificador gire por uma quantidade diretamente proporcional que pode ser registrada. A força de restauração do acionamento por mola mantém o cabo de medição sempre apertado e evita qualquer flacidez que de outra forma induziria a um erro. O tambor de medição move-se axialmente sobre um fuso, assegurando que o cabo é enrolado de forma precisa e reproduzível para ser enrolado na ranhura helicoidal do tambor. O bocal, através do qual o cabo entra no tambor, é protegido com uma escova e um fole para evitar a entrada de água ou pó no tambor. Uma câmara de graxa adicional pode ser instalada, mediante solicitação.
